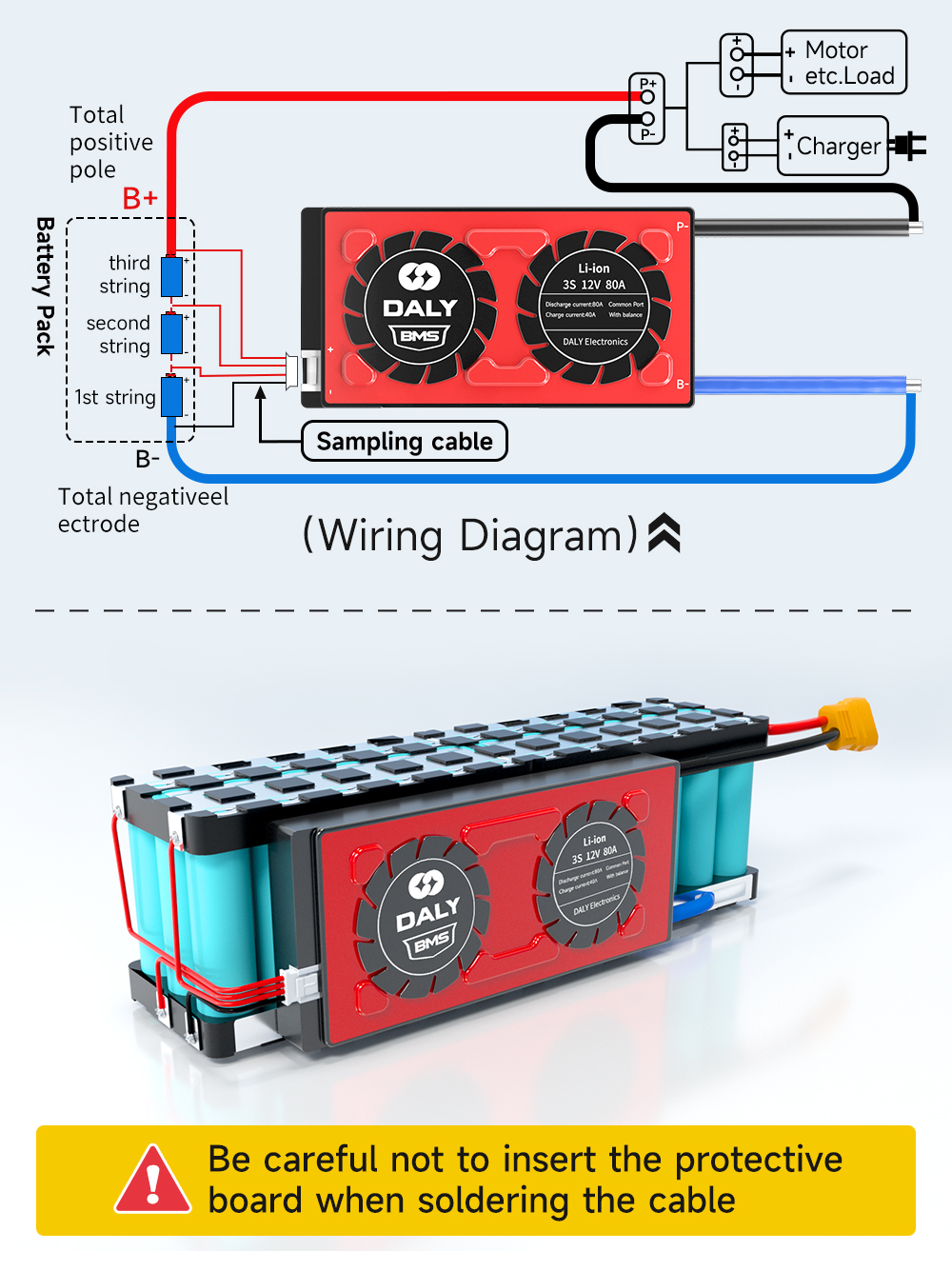

स्टँडर्ड आणि स्मार्ट 3S BMS वायरिंग ट्युटोरियल -- व्हिडिओद्वारे मार्गदर्शन खाली दिले आहे
3S12P 18650 बॅटरी पॅकचे उदाहरण घेऊया.
केबल सोल्डर करताना संरक्षक बोर्ड आत घालू नये याची काळजी घ्या.
Ⅰ. नमुना रेषांचा क्रम चिन्हांकित करा

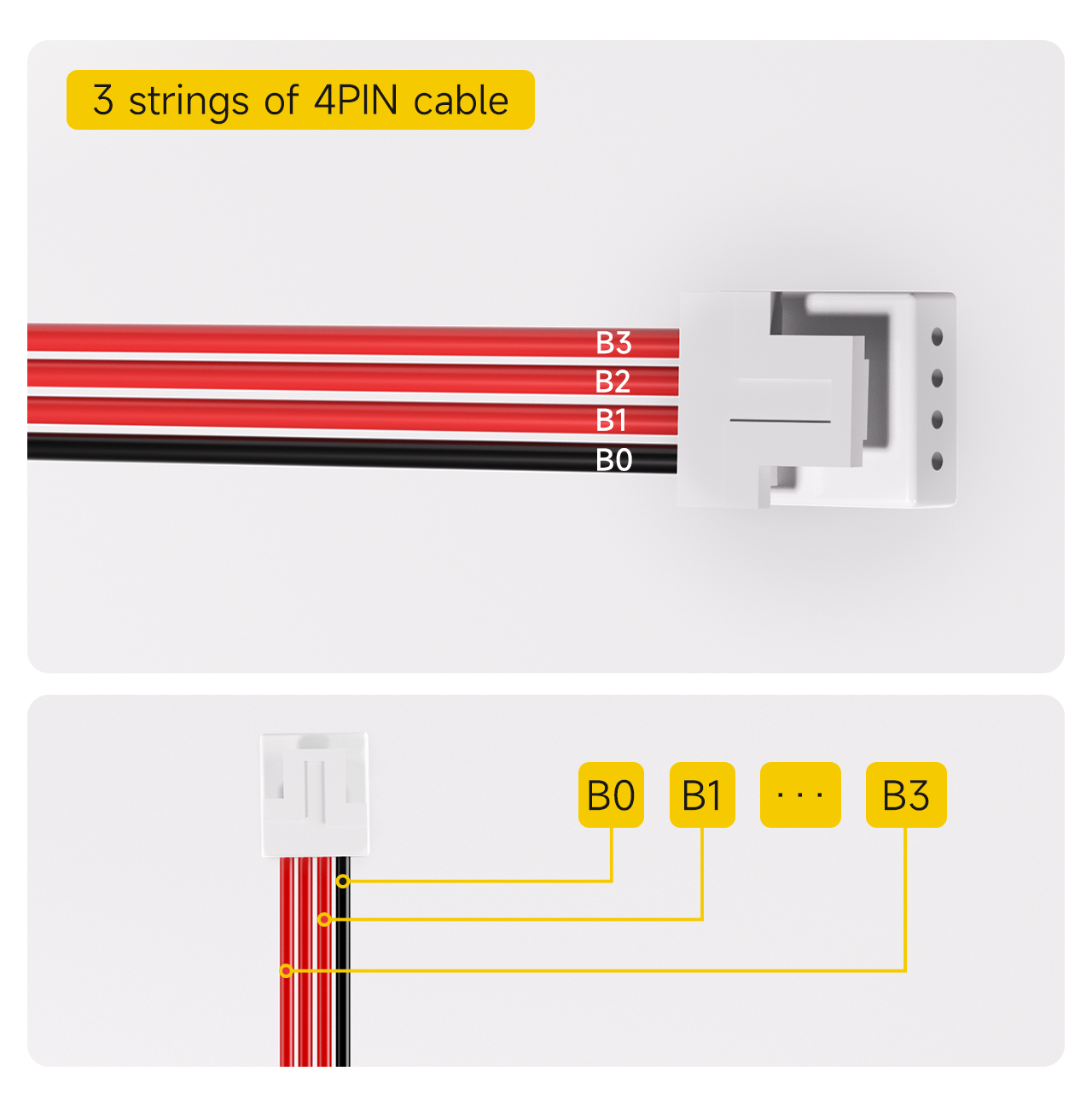

४-पिन केबलच्या ३ तारा
टीप: 3-स्ट्रिंग प्रोटेक्शन बोर्ड कॉन्फिगरेशनसाठी डीफॉल्ट सॅम्पलिंग केबल 4PIN आहे.
१. काळ्या केबलला B0 म्हणून चिन्हांकित करा.
२. काळ्या केबलच्या शेजारी असलेल्या पहिल्या लाल केबलवर B1 असे चिन्हांकित केले आहे.
... (आणि असेच पुढे, क्रमाने चिन्हांकित केलेले)
4. B3 म्हणून चिन्हांकित केलेल्या शेवटच्या लाल केबलपर्यंत.

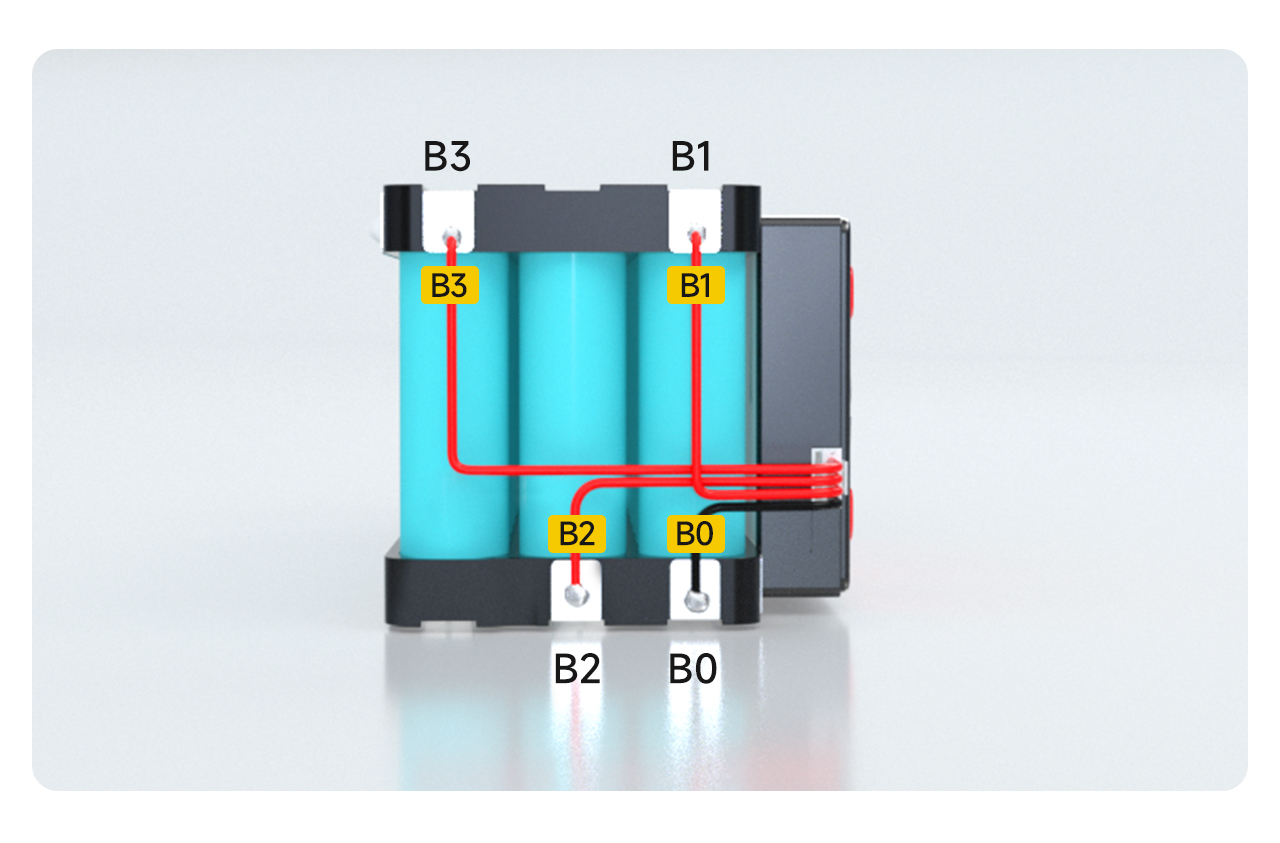

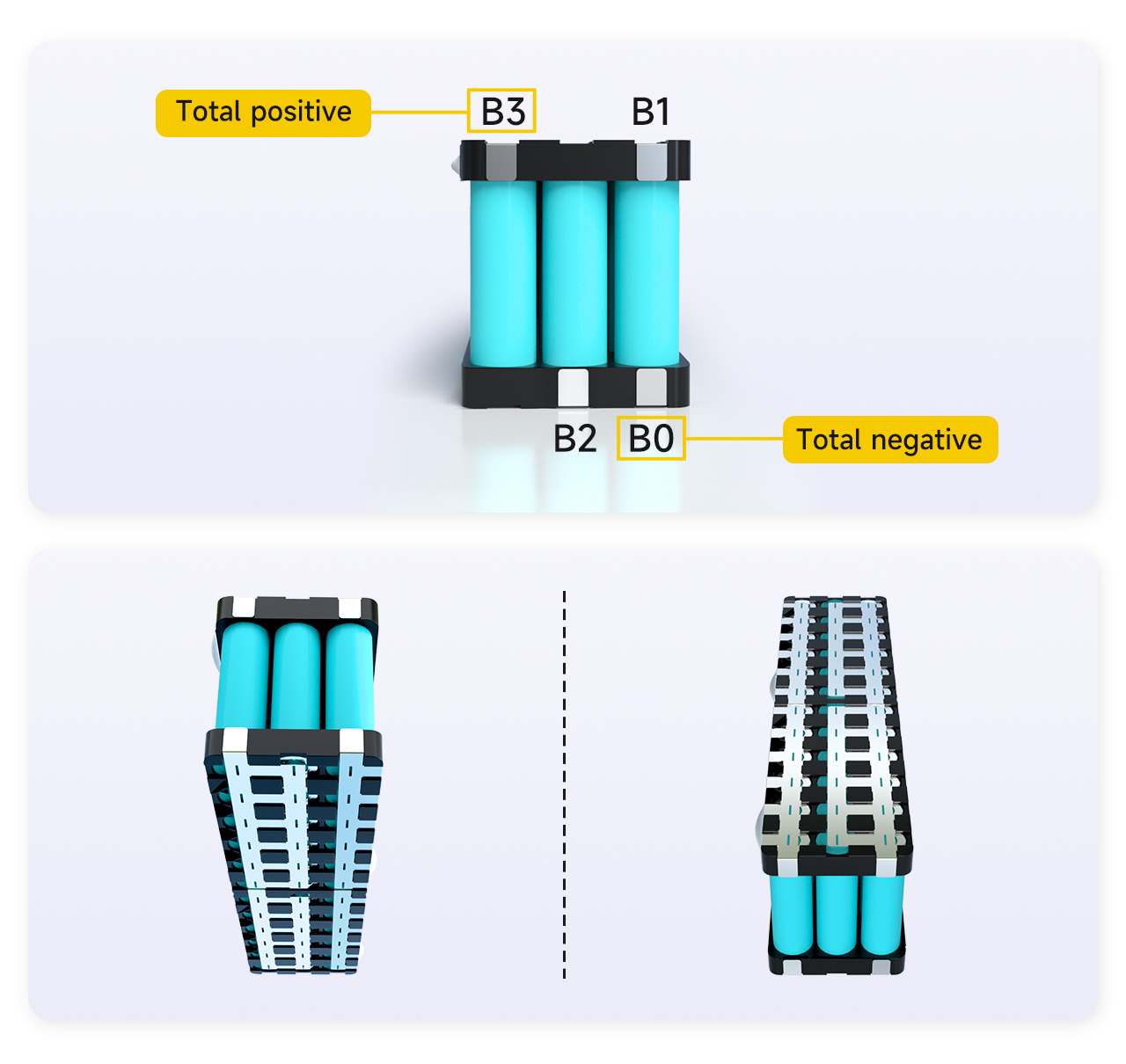

Ⅱ. बॅटरी वेल्डिंग पॉईंट्सचा क्रम चिन्हांकित करा
केबलच्या संबंधित वेल्डिंग पॉईंटचे स्थान शोधण्यासाठी, प्रथम बॅटरीवर संबंधित पॉईंटची जागा चिन्हांकित करा.
१. बॅटरी पॅकचा एकूण ऋण ध्रुव B0 म्हणून चिन्हांकित केला आहे.
२. बॅटरीच्या पहिल्या माळेच्या धन ध्रुवाला आणि दुसऱ्या माळेच्या ऋण ध्रुवाला जोडणारी जागा B1 म्हणून चिन्हांकित केली आहे.
३. बॅटरीच्या दुसऱ्या स्ट्रिंगच्या पॉझिटिव्ह ध्रुवाला आणि बॅटरीच्या तिसऱ्या स्ट्रिंगच्या निगेटिव्ह ध्रुवाला जोडणारी जागा B2 म्हणून चिन्हांकित केली आहे.
4. तिसऱ्या बॅटरी स्ट्रिंगचा पॉझिटिव्ह इलेक्ट्रोड B3 म्हणून चिन्हांकित केला आहे.
टीप: बॅटरी पॅकमध्ये एकूण ३ स्ट्रिंग असल्यामुळे, B3 हा बॅटरी पॅकचा टोटल पॉझिटिव्ह पोल (पूर्ण धन ध्रुव) आहे. जर B3 हा बॅटरी पॅकचा टोटल पॉझिटिव्ह पोल नसेल, तर हे सिद्ध होते की मार्किंगचा क्रम चुकीचा आहे आणि ते पुन्हा तपासून मार्किंग करणे आवश्यक आहे.
३. सोल्डरिंग आणि वायरिंग
१. केबलचा B0 हा बॅटरीच्या B0 पोजीशनला सोल्डर केलेला आहे.
२. केबल B1 बॅटरीच्या B1 पोजीशनला सोल्डर केली जाते.
3. केबल B2 बॅटरीच्या B2 पोजीशनला सोल्डर केली जाते.
4. केबल B3 बॅटरीच्या B3 पोजीशनला सोल्डर केली जाते.

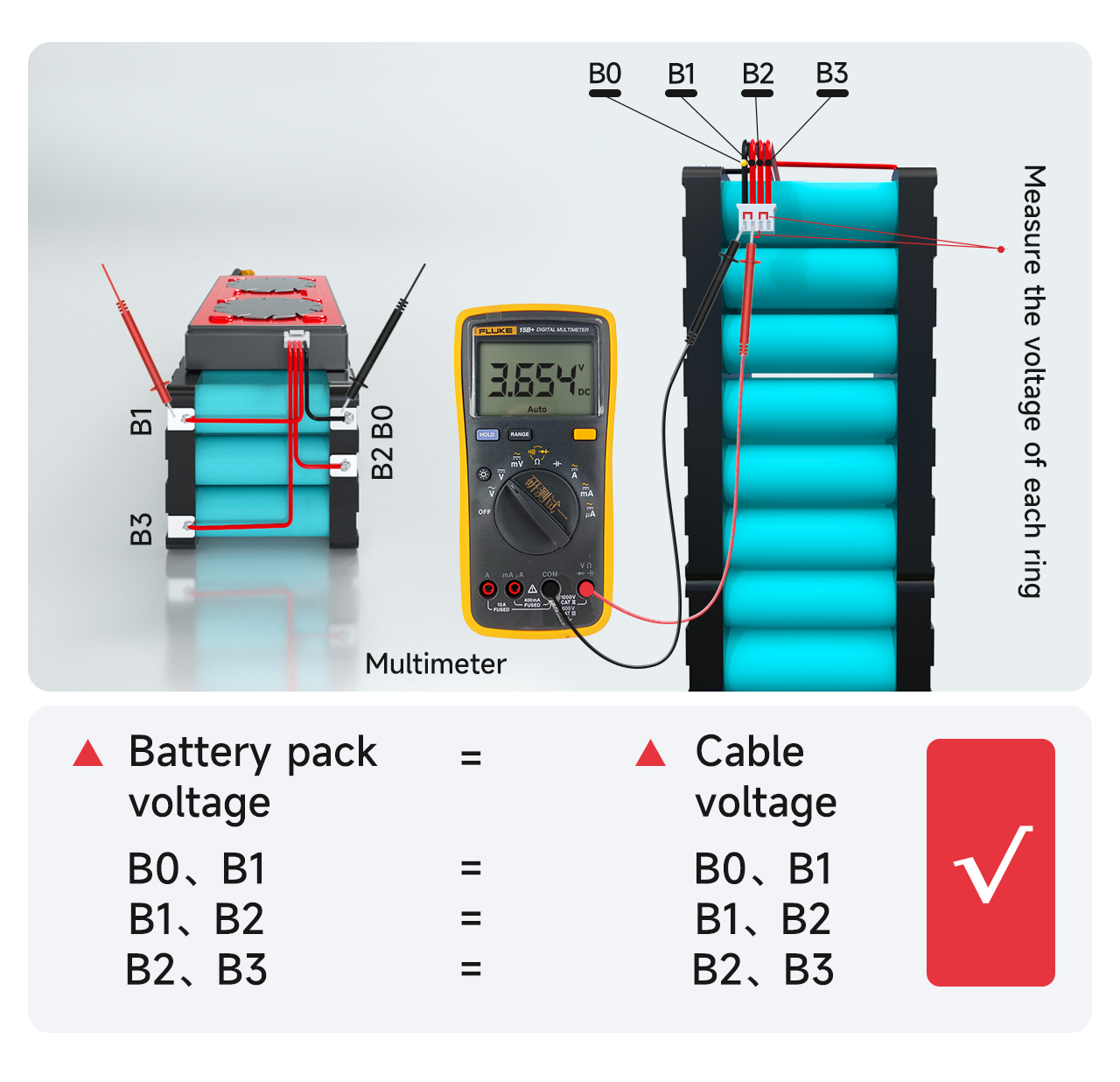

Ⅳ. व्होल्टेज शोधन
केबल्सना योग्य व्होल्टेज मिळत असल्याची खात्री करण्यासाठी, मल्टीमीटरने लगतच्या केबल्समधील व्होल्टेज मोजा.
केबल B0 ते B1 चे व्होल्टेज बॅटरी पॅक B0 ते B1 च्या व्होल्टेजइतके आहे की नाही हे तपासा. जर ते समान असेल, तर व्होल्टेज संकलन योग्य आहे हे सिद्ध होते. जर नसेल, तर संकलन वाहिनीचे वेल्डिंग कमकुवत आहे आणि केबलला पुन्हा वेल्डिंग करण्याची आवश्यकता आहे हे सिद्ध होते. याचप्रमाणे, इतर स्ट्रिंगमधील व्होल्टेज योग्यरित्या संकलित होत आहेत की नाही हे तपासा.
२. प्रत्येक स्ट्रिंगमधील व्होल्टेजचा फरक १V पेक्षा जास्त नसावा. जर तो १V पेक्षा जास्त असेल, तर याचा अर्थ वायरिंगमध्ये समस्या आहे आणि तपासणीसाठी तुम्हाला मागील पायरी पुन्हा करावी लागेल.
५. संरक्षण बोर्ड गुणवत्ता तपासणी
प्रोटेक्शन बोर्ड जोडण्यापूर्वी, योग्य व्होल्टेज आढळत असल्याची नेहमी खात्री करा!

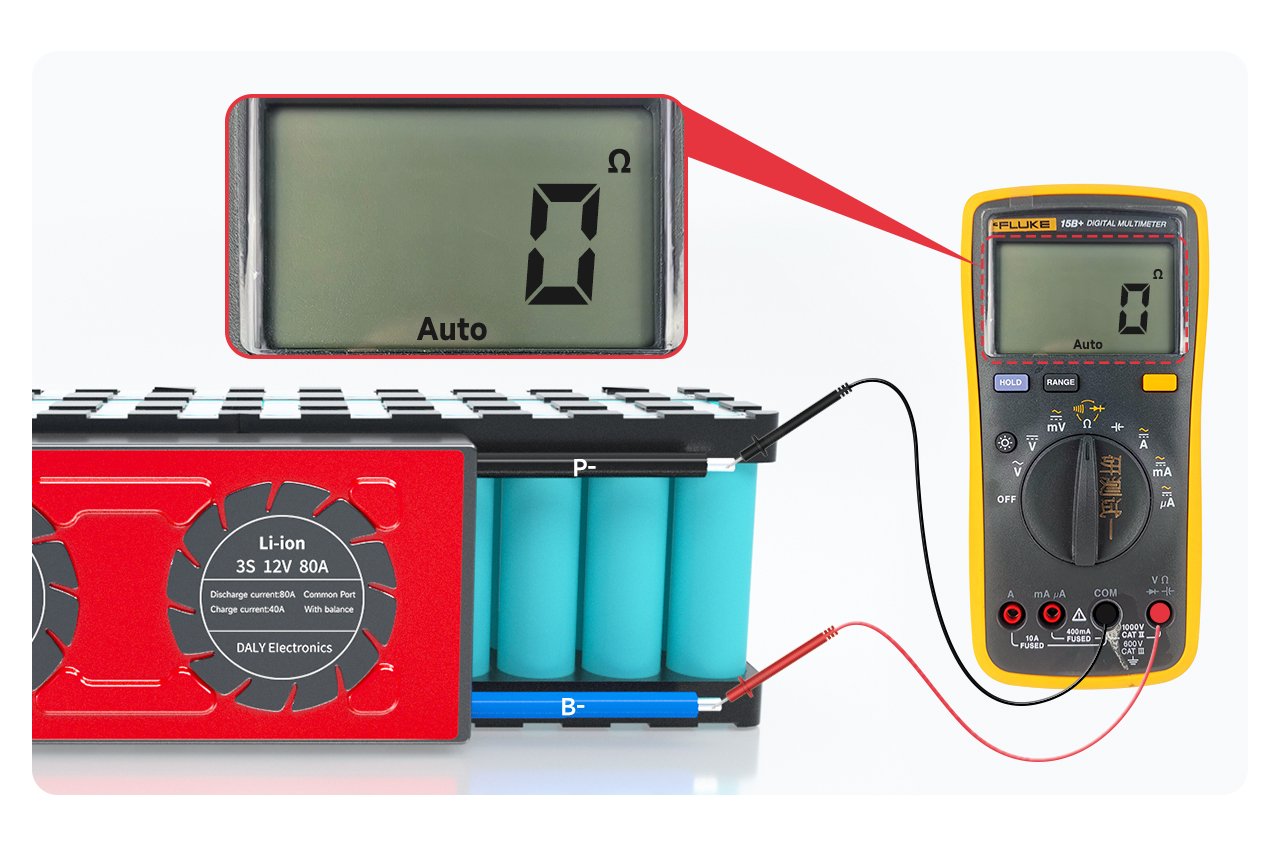

मल्टीमीटरला अंतर्गत रोध पातळीवर समायोजित करा आणि B- व P- मधील अंतर्गत रोध मोजा. जर अंतर्गत रोध जोडलेला असेल, तर हे सिद्ध होते की संरक्षण बोर्ड चांगला आहे.
टीप: तुम्ही अंतर्गत रोधाचे मूल्य पाहून विद्युत वहनाचा अंदाज लावू शकता. अंतर्गत रोधाचे मूल्य 0Ω असल्यास, विद्युत वहन सुरू आहे असे मानले जाते. मल्टीमीटरमधील त्रुटीमुळे, साधारणपणे 10Ω पेक्षा कमी रोध असल्यास विद्युत वहन सुरू असते; तुम्ही मल्टीमीटरला बजरवर समायोजित करूनही पाहू शकता. एक बीपचा आवाज ऐकू येईल.
टीप:
१. सॉफ्ट स्विच असलेल्या संरक्षक बोर्डने स्विच बंद असताना स्विचच्या वहनाकडे लक्ष देणे आवश्यक आहे.
२. जर संरक्षण मंडळ कार्य करत नसेल, तर कृपया पुढील पायरी थांबवा आणि पुढील कार्यवाहीसाठी विक्री कर्मचाऱ्यांशी संपर्क साधा.
५. आउटपुट लाइन जोडा

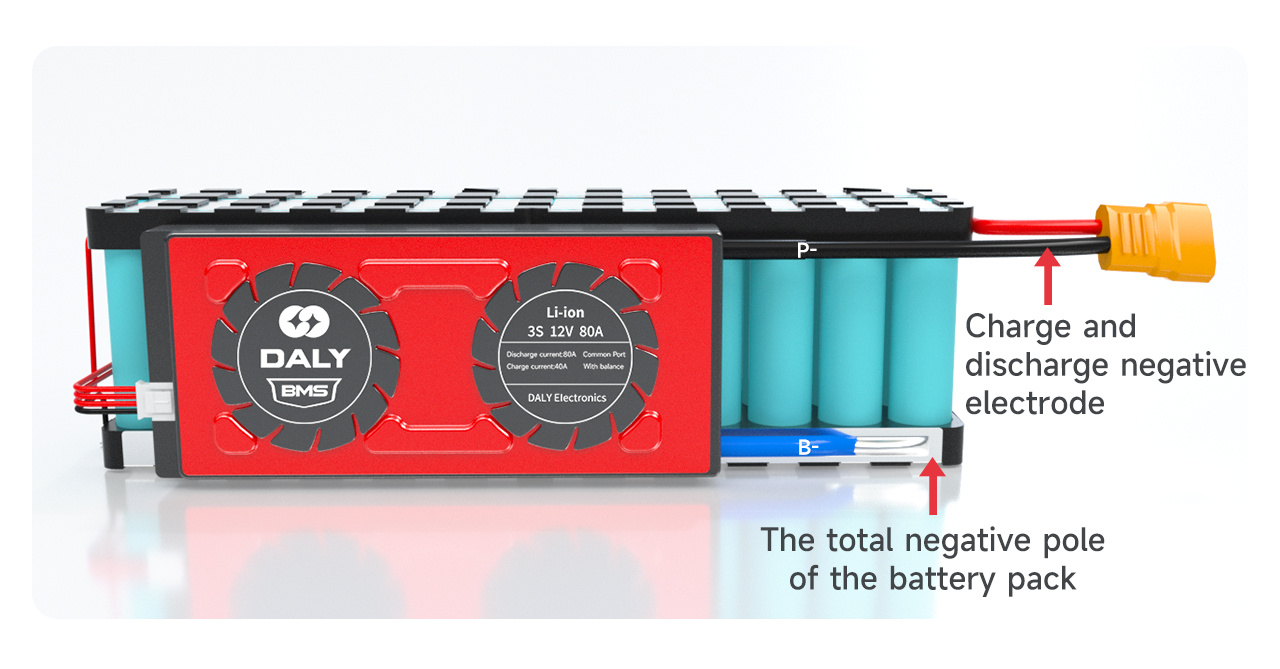

प्रोटेक्शन बोर्ड सामान्य असल्याची खात्री केल्यानंतर, प्रोटेक्शन बोर्डवरील निळी B- वायर बॅटरी पॅकच्या टोटल निगेटिव्ह B- ला सोल्डर करा. प्रोटेक्शन बोर्डवरील P-लाइन चार्ज आणि डिस्चार्जच्या निगेटिव्ह पोलला सोल्डर केली जाते.

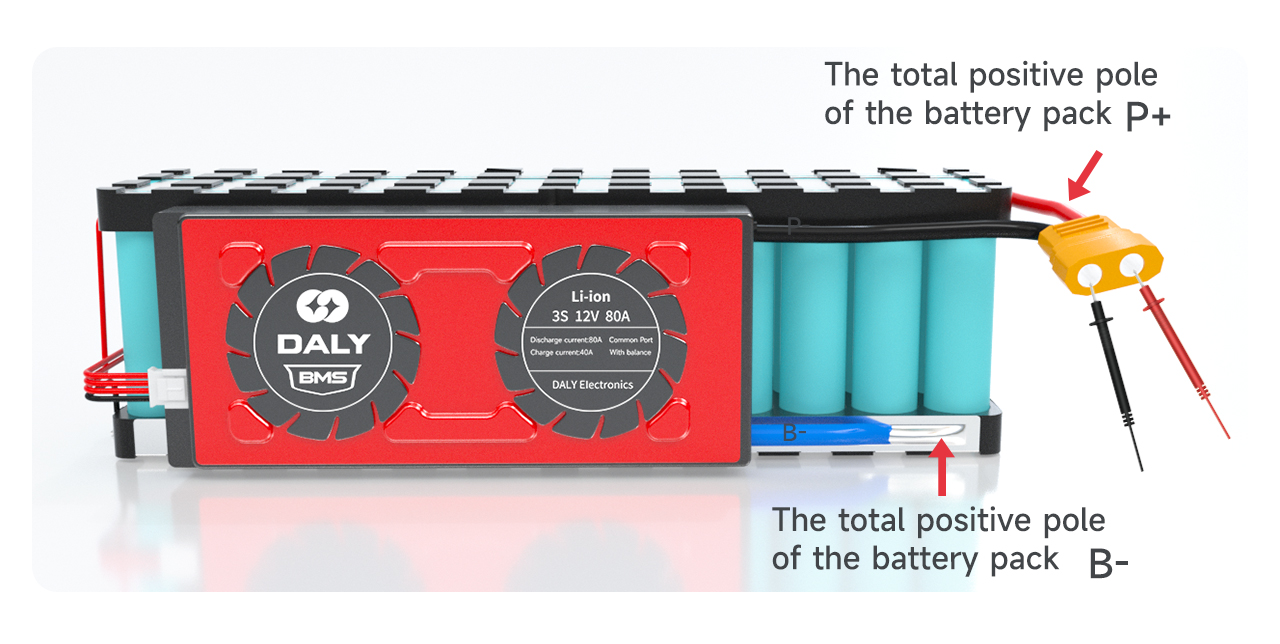

वेल्डिंगनंतर, ओव्हरप्रोटेक्शन बोर्डचा व्होल्टेज बॅटरीच्या व्होल्टेजशी जुळतो की नाही हे तपासा.

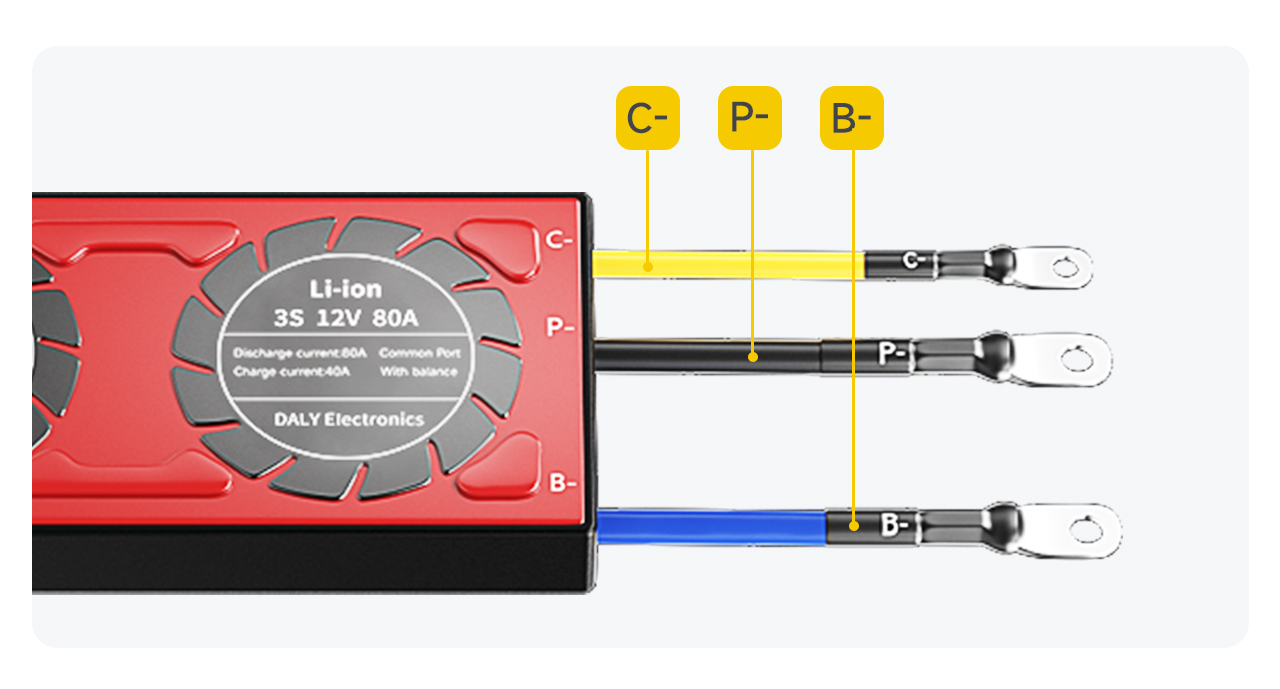

टीप: स्प्लिट प्रोटेक्शन बोर्डचे चार्जिंग पोर्ट आणि डिस्चार्ज पोर्ट वेगळे केलेले आहेत, आणि अतिरिक्त C-लाइन (जी सहसा पिवळ्या रंगाने दर्शविली जाते) चार्जरच्या निगेटिव्ह पोलला जोडणे आवश्यक आहे; P-लाइन डिस्चार्जच्या निगेटिव्ह पोलला जोडली जाते.

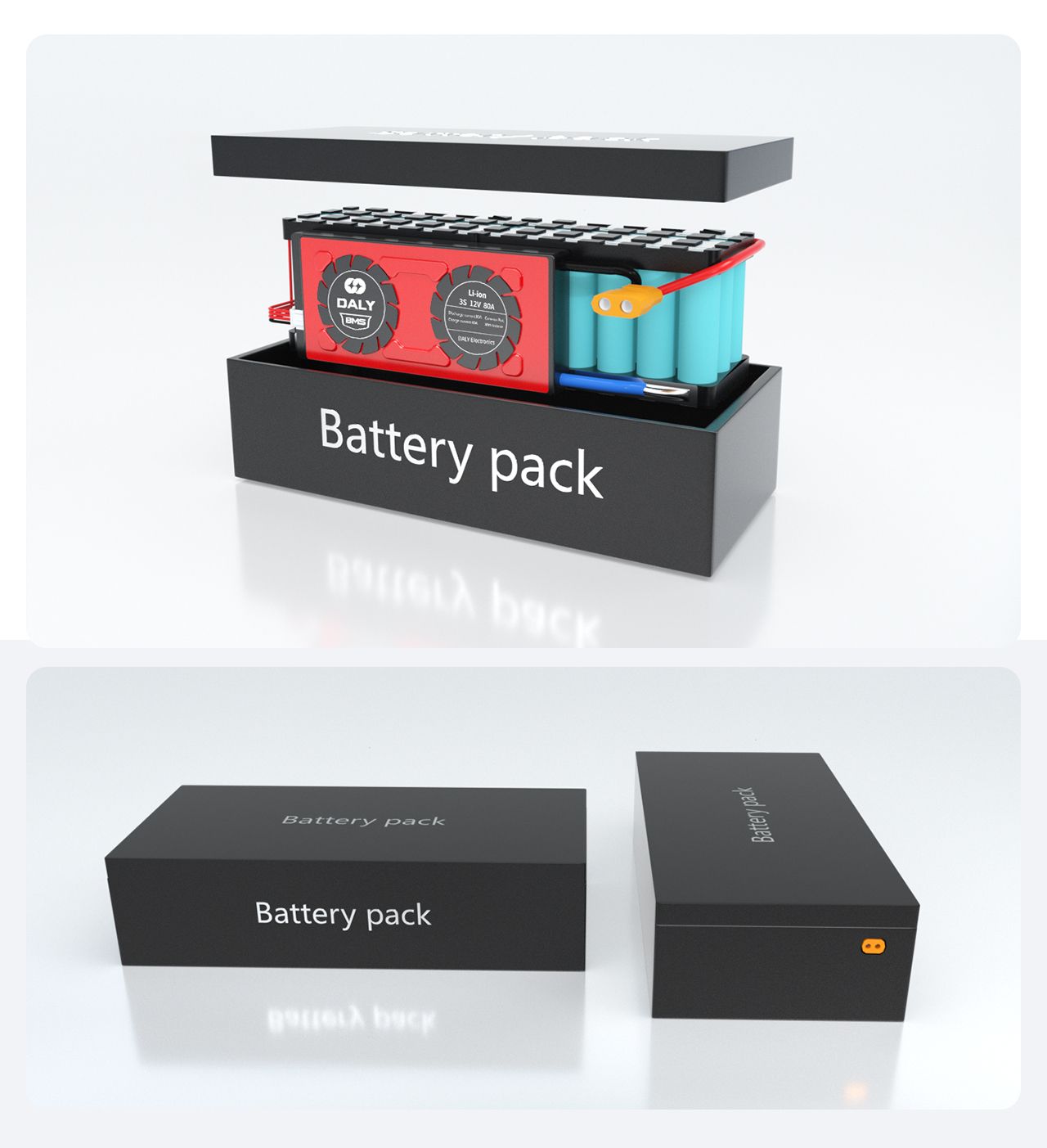

शेवटी, बॅटरी पॅक बॅटरी बॉक्समध्ये ठेवा, आणि अशाप्रकारे एक तयार बॅटरी पॅक तयार होईल.
