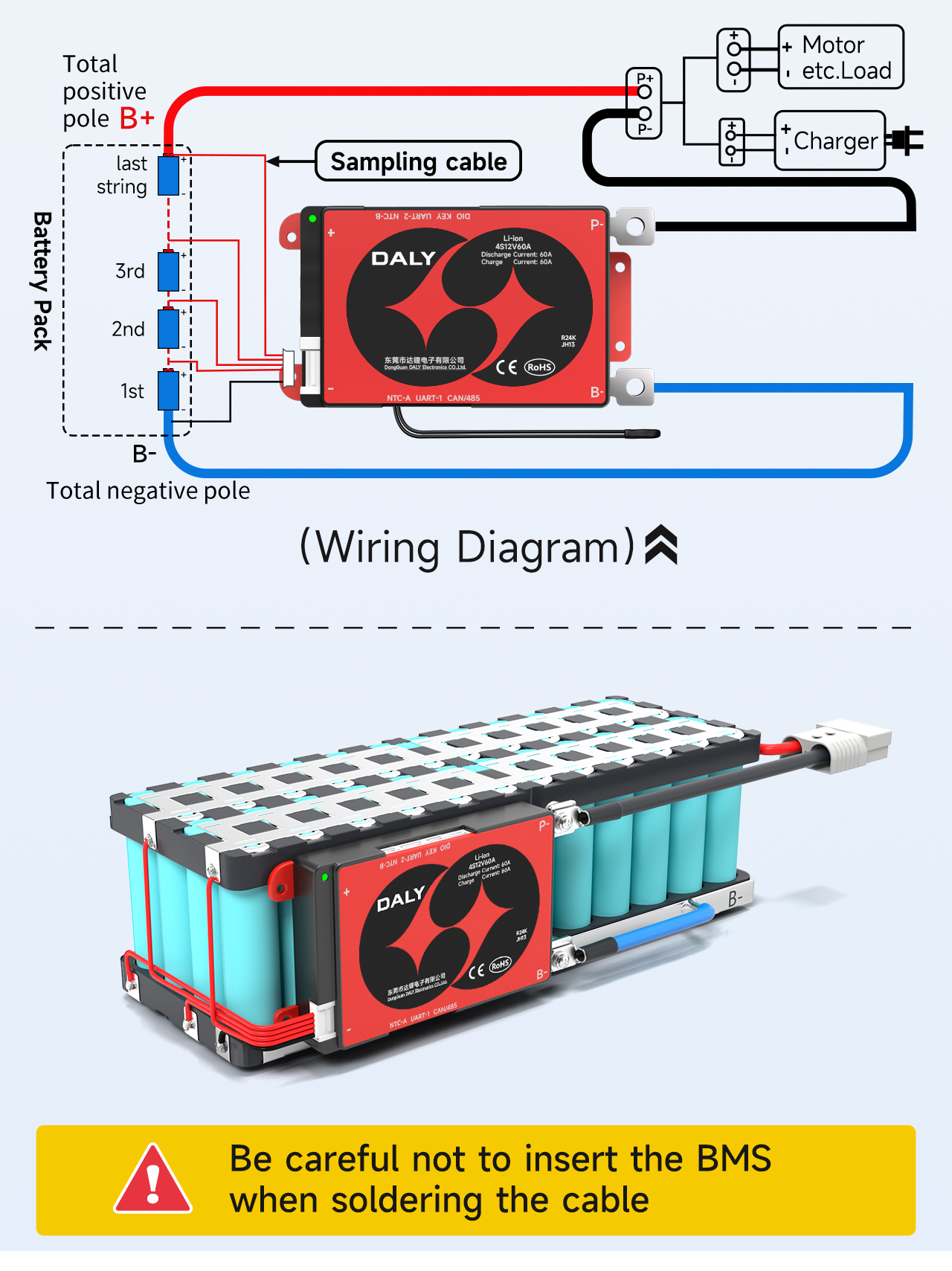

मानक आणि स्मार्ट 4S BMS वायरिंग ट्यूटोरियल
4 घ्याS12Pउदाहरण म्हणून 18650 बॅटरी पॅक
केबल सोल्डरिंग करताना संरक्षक बोर्ड न घालण्याची काळजी घ्या.
Ⅰनमुना ओळींचा क्रम चिन्हांकित करा

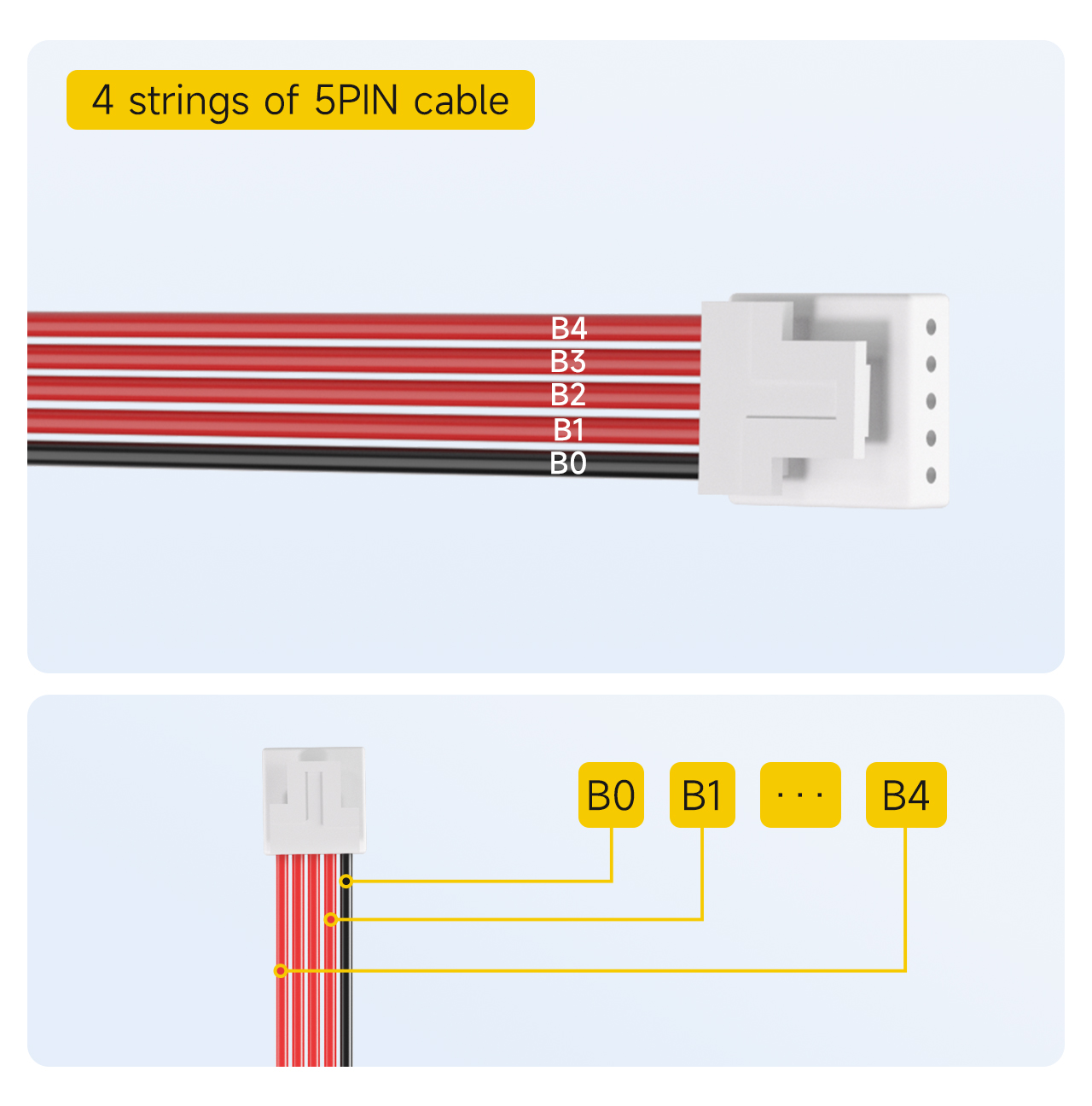

4S BMS सह 5पिन केबल
टीप: साठी डीफॉल्ट सॅम्पलिंग केबल4-स्ट्रिंग संरक्षण बोर्ड कॉन्फिगरेशन आहे5पिन.
1. काळ्या केबलला B0 म्हणून चिन्हांकित करा.
2. काळ्या केबलच्या पुढे असलेली पहिली लाल केबल B1 म्हणून चिन्हांकित केली आहे.
... (आणि असेच, क्रमाने चिन्हांकित)
5.शेवटच्या लाल केबलपर्यंत, बी म्हणून चिन्हांकित4.

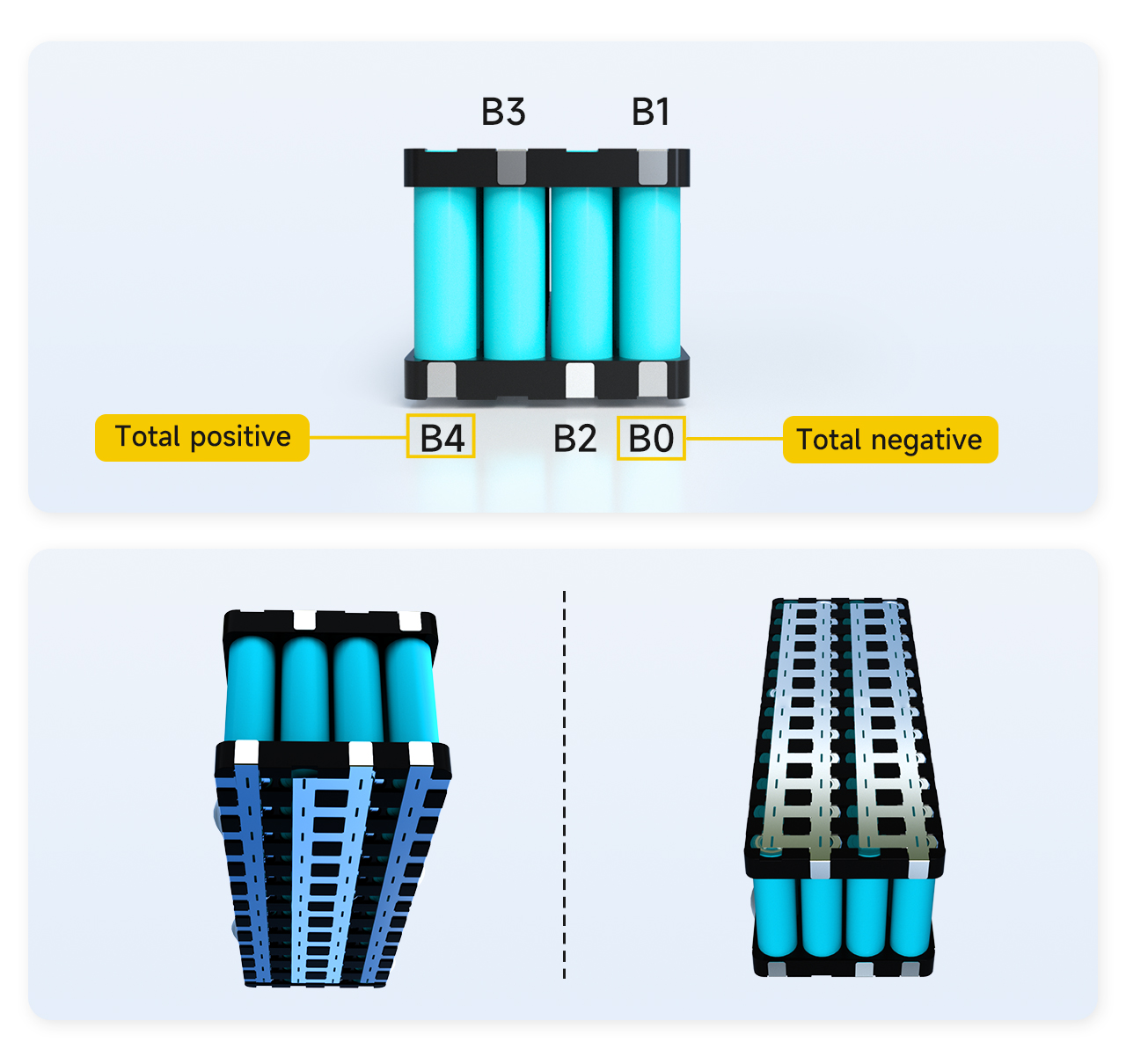

Ⅱबॅटरी वेल्डिंग बिंदूंचा क्रम चिन्हांकित करा
केबलच्या संबंधित वेल्डिंग बिंदूची स्थिती शोधा, प्रथम बॅटरीवर संबंधित बिंदूची स्थिती चिन्हांकित करा.
1. बॅटरी पॅकचा एकूण ऋण ध्रुव B0 म्हणून चिन्हांकित आहे.
2. बॅटरीच्या पहिल्या स्ट्रिंगचा सकारात्मक ध्रुव आणि बॅटरीच्या दुसर्‍या स्ट्रिंगच्या ऋण ध्रुवामधील कनेक्शन B1 म्हणून चिन्हांकित आहे.
3. बॅटरीच्या दुसऱ्या स्ट्रिंगच्या सकारात्मक ध्रुव आणि बॅटरीच्या तिसऱ्या स्ट्रिंगच्या नकारात्मक ध्रुवमधील कनेक्शन B2 म्हणून चिन्हांकित केले आहे.
4.च्या सकारात्मक ध्रुव दरम्यान कनेक्शन3th बॅटरी स्ट्रिंग आणि चे ऋण ध्रुव4बॅटरी स्ट्रिंग B म्हणून चिन्हांकित केली आहे3.
5. चौथ्या बॅटरी स्ट्रिंगचे धनात्मक इलेक्ट्रोड B4 म्हणून चिन्हांकित केले आहे.
टीप: बॅटरी पॅकमध्ये एकूण 4 तार असल्यामुळे, B4 हा बॅटरी पॅकचा एकूण सकारात्मक ध्रुव देखील आहे.जर B4 बॅटरी पॅकचा एकूण सकारात्मक टप्पा नसेल, तर हे सिद्ध होते की चिन्हांकित करण्याचा क्रम चुकीचा आहे आणि ते तपासले पाहिजे.ed आणि पुन्हा चिन्हांकित.

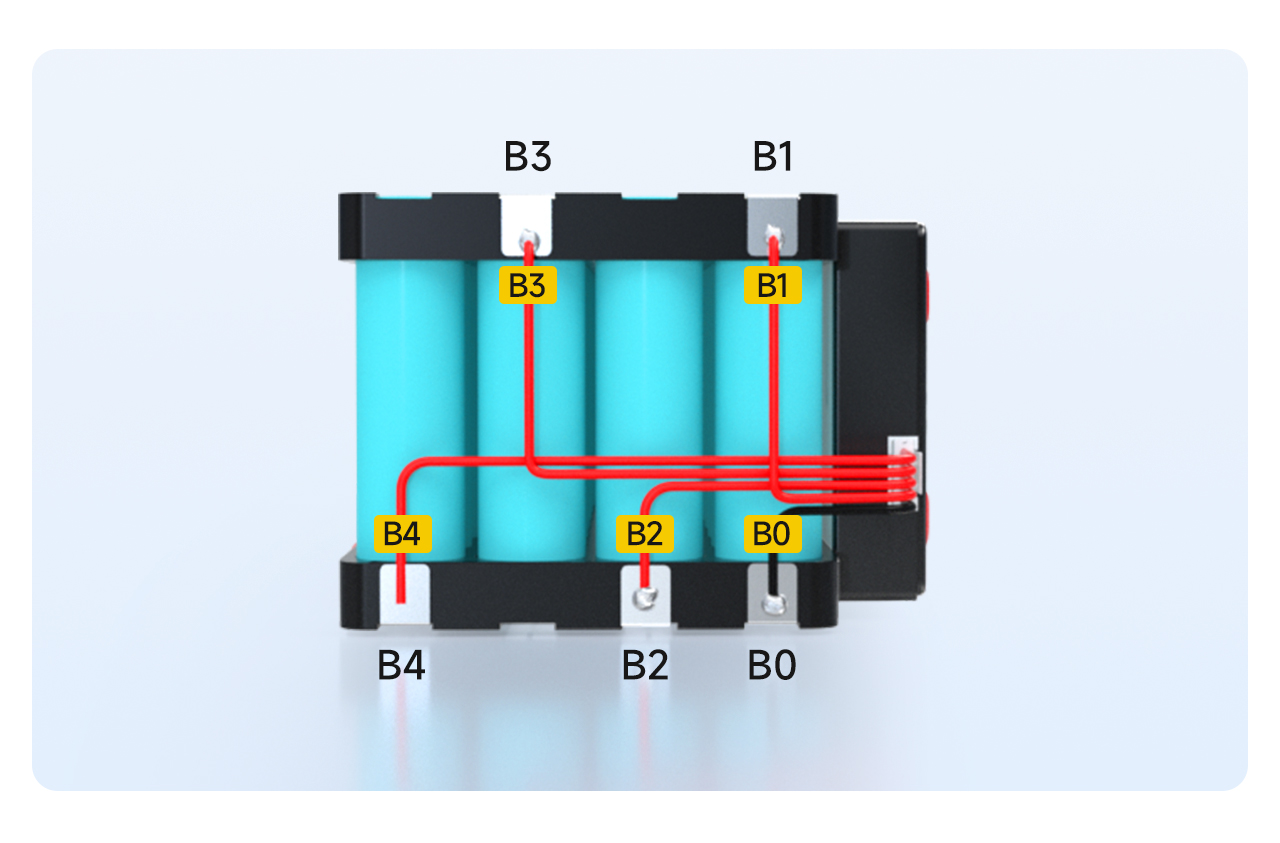

Ⅲसोल्डरिंग आणि वायरिंग
1. केबलचा B0 बॅटरीच्या B0 स्थानावर सोल्डर केला जातो.
2. केबल B1 बॅटरीच्या B1 स्थानावर सोल्डर केली जाते.
... (आणि असेच, क्रमाने वेल्डिंग)
5. केबल B4 बॅटरीच्या B4 स्थानावर सोल्डर केली जाते.

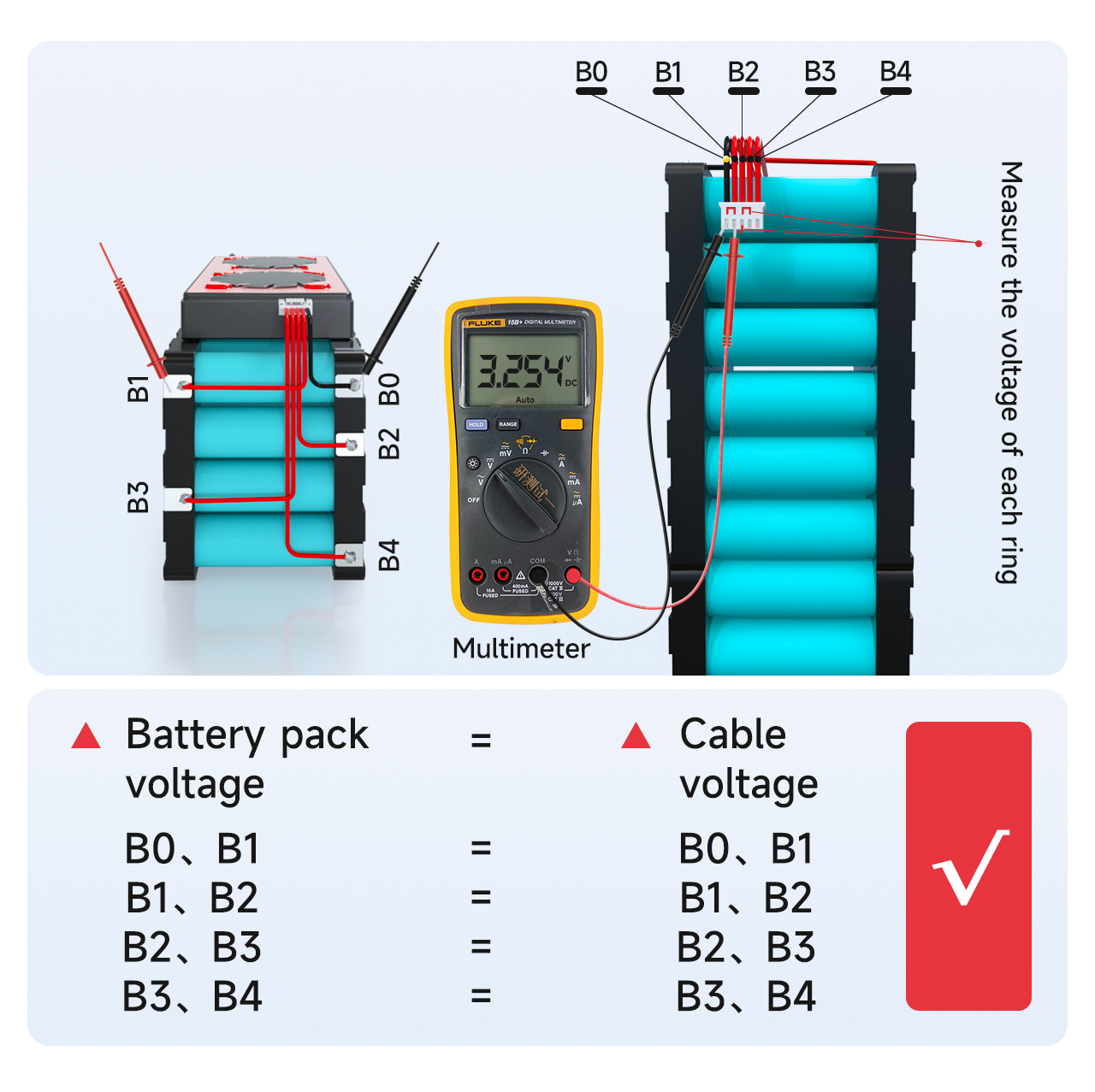

Ⅳव्होल्टेज शोधणे
केबल्सद्वारे योग्य व्होल्टेज गोळा केले जात असल्याची पुष्टी करण्यासाठी मल्टीमीटरने लगतच्या केबल्समधील व्होल्टेज मोजा.
1. केबल B0 ते B1 चे व्होल्टेज बॅटरी पॅक B0 ते B1 च्या व्होल्टेजच्या बरोबरीचे आहे की नाही हे मोजा.जर ते समान असेल, तर हे सिद्ध होते की व्होल्टेज संकलन योग्य आहे.नसल्यास, हे सिद्ध होते की संकलन लाइन कमकुवतपणे वेल्डेड आहे आणि केबलला पुन्हा वेल्डेड करणे आवश्यक आहे.सादृश्यतेने, इतर तारांचे व्होल्टेज योग्यरित्या गोळा केले आहेत की नाही हे मोजा
2. प्रत्येक स्ट्रिंगचा व्होल्टेज फरक 1V पेक्षा जास्त नसावा.जर ते 1V पेक्षा जास्त असेल तर याचा अर्थ वायरिंगमध्ये समस्या आहे आणि आपल्याला शोधण्यासाठी मागील चरण पुन्हा करणे आवश्यक आहे.
Ⅴ.संरक्षण मंडळाच्या गुणवत्तेची तपासणी
!संरक्षण बोर्ड प्लग इन करण्यापूर्वी नेहमी योग्य व्होल्टेज आढळले आहे याची खात्री करा!

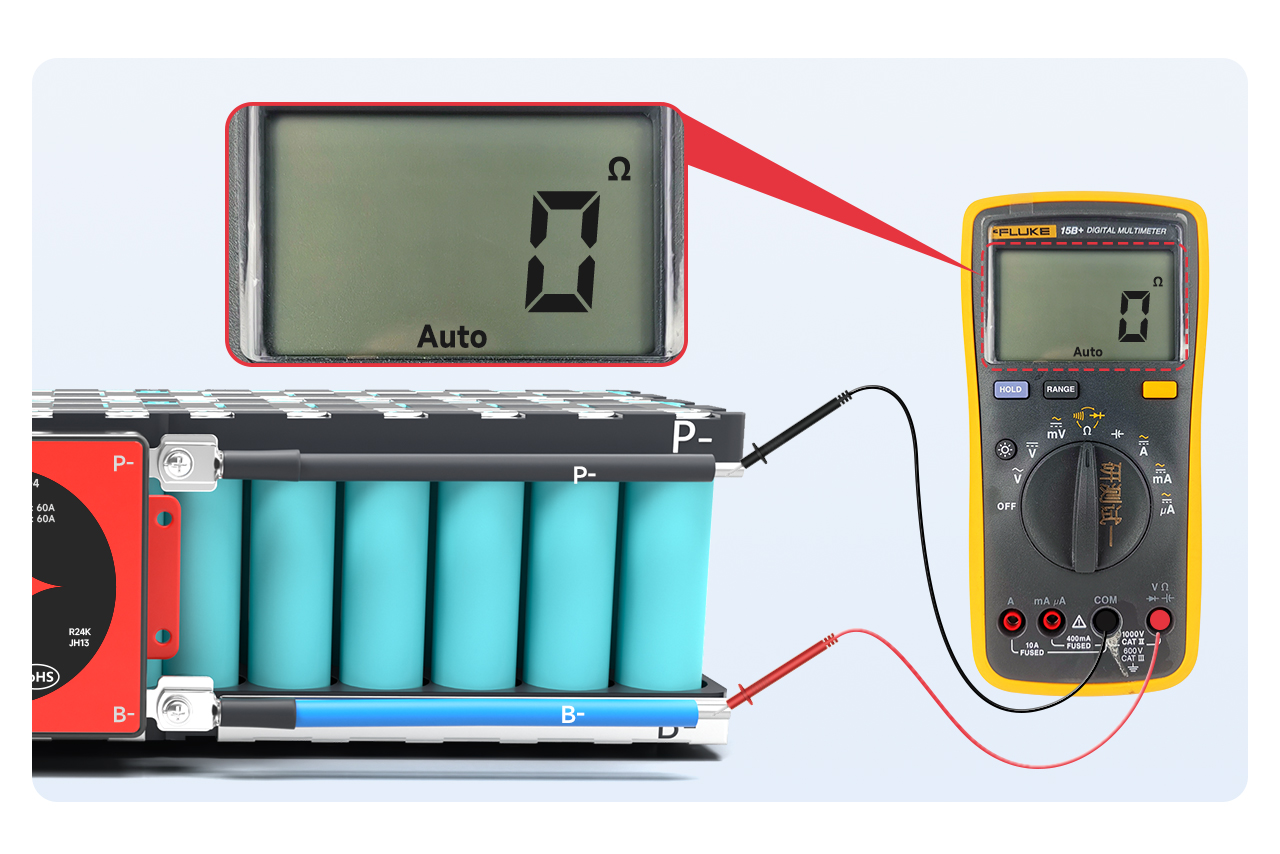

मल्टीमीटरला अंतर्गत प्रतिकार स्तरावर समायोजित करा आणि B- आणि P- मधील अंतर्गत प्रतिकार मोजा.जर अंतर्गत प्रतिकार जोडलेले असेल, तर हे सिद्ध होते की संरक्षण मंडळ चांगले आहे.
टीप: तुम्ही अंतर्गत प्रतिकार मूल्य पाहून वहन ठरवू शकता.अंतर्गत प्रतिकार मूल्य 0Ω आहे, ज्याचा अर्थ वहन आहे.मल्टीमीटरच्या त्रुटीमुळे, साधारणपणे, 10mΩ पेक्षा कमी म्हणजे वहन;तुम्ही मल्टीमीटरला बजरमध्ये समायोजित देखील करू शकता.बीपचा आवाज ऐकू येतो.
टीप:
1. मऊ स्विच असलेल्या संरक्षक बोर्डाने स्विच बंद असताना स्विचच्या वहनकडे लक्ष देणे आवश्यक आहे.
2. संरक्षण मंडळ आयोजित करत नसल्यास, कृपया पुढील चरण थांबवा आणि प्रक्रियेसाठी विक्री कर्मचार्‍यांशी संपर्क साधा.
Ⅵआउटपुट लाइन कनेक्ट करा

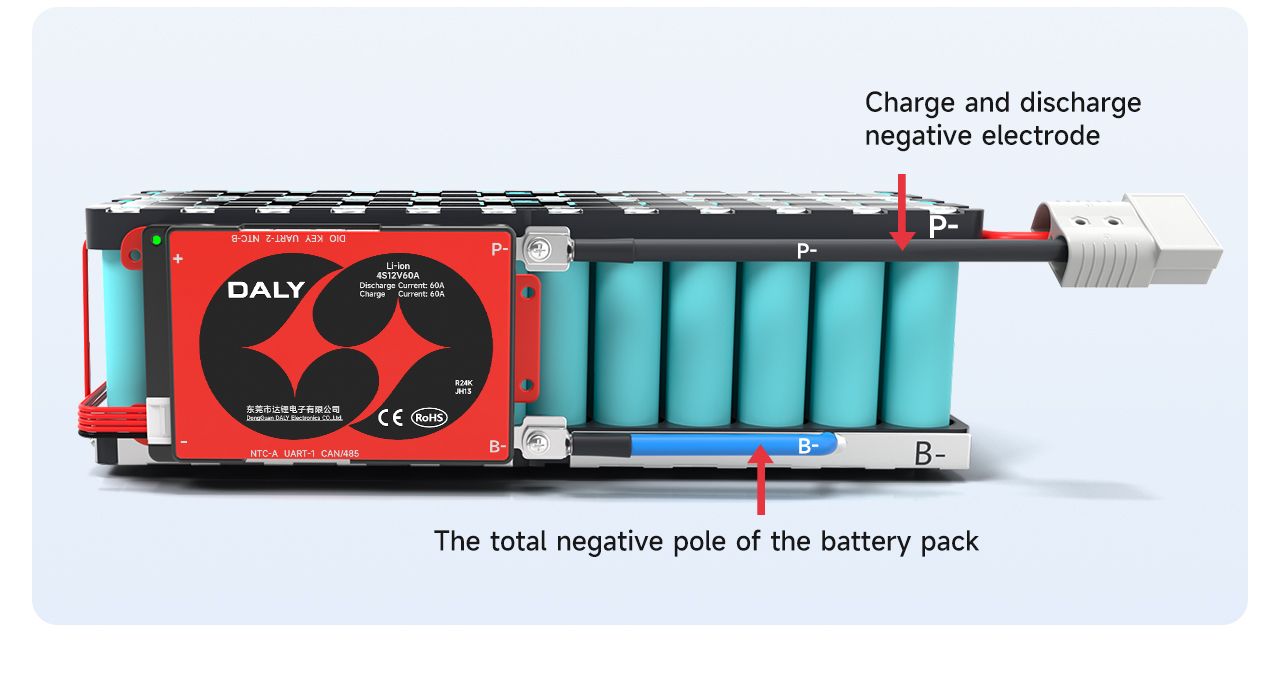

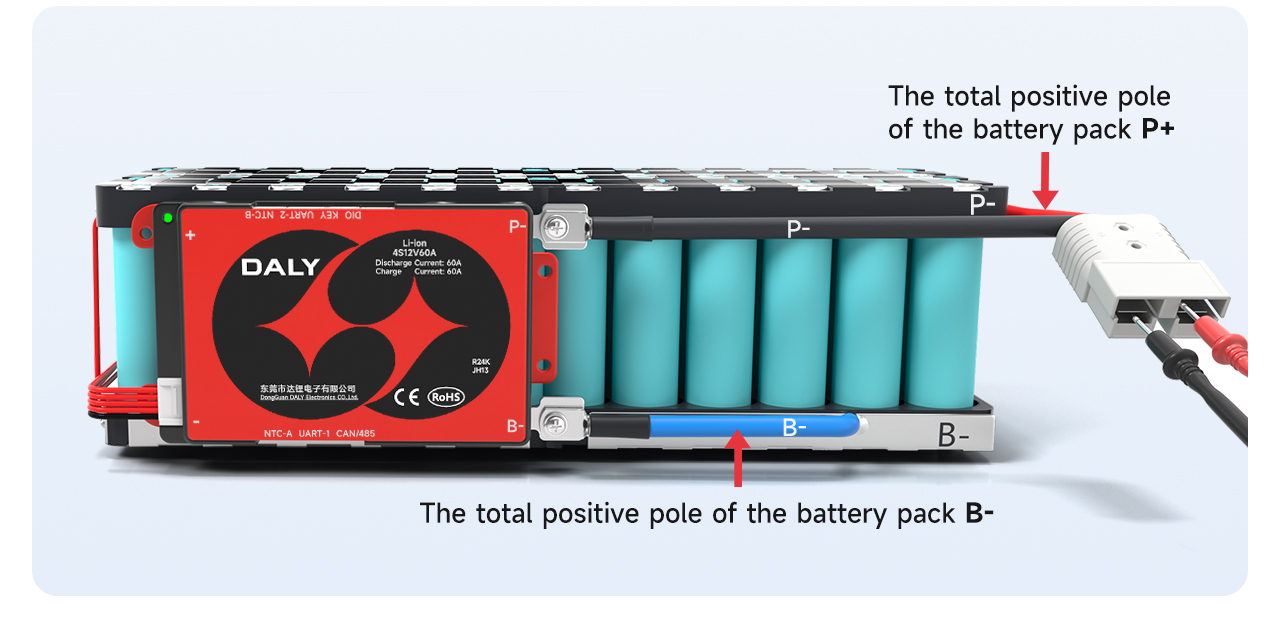

संरक्षण बोर्ड सामान्य आहे याची खात्री केल्यानंतर, संरक्षण बोर्डवरील निळ्या B- वायरला बॅटरी पॅकच्या एकूण नकारात्मक B- वर सोल्डर करा.संरक्षण मंडळावरील पी-लाइन चार्ज आणि डिस्चार्जच्या नकारात्मक ध्रुवावर सोल्डर केली जाते.
वेल्डिंग केल्यानंतर, ओव्हरप्रोटेक्शन बोर्डचे व्होल्टेज बॅटरी व्होल्टेजशी सुसंगत आहे की नाही ते तपासा.
टीप: स्प्लिट प्रोटेक्शन बोर्डचे चार्जिंग पोर्ट आणि डिस्चार्ज पोर्ट वेगळे केले जातात आणि अतिरिक्त सी-लाइन (सामान्यतः पिवळ्या रंगाने दर्शविली जाते) चार्जरच्या नकारात्मक ध्रुवाशी जोडणे आवश्यक आहे;पी-लाइन डिस्चार्जच्या नकारात्मक ध्रुवाशी जोडलेली आहे.

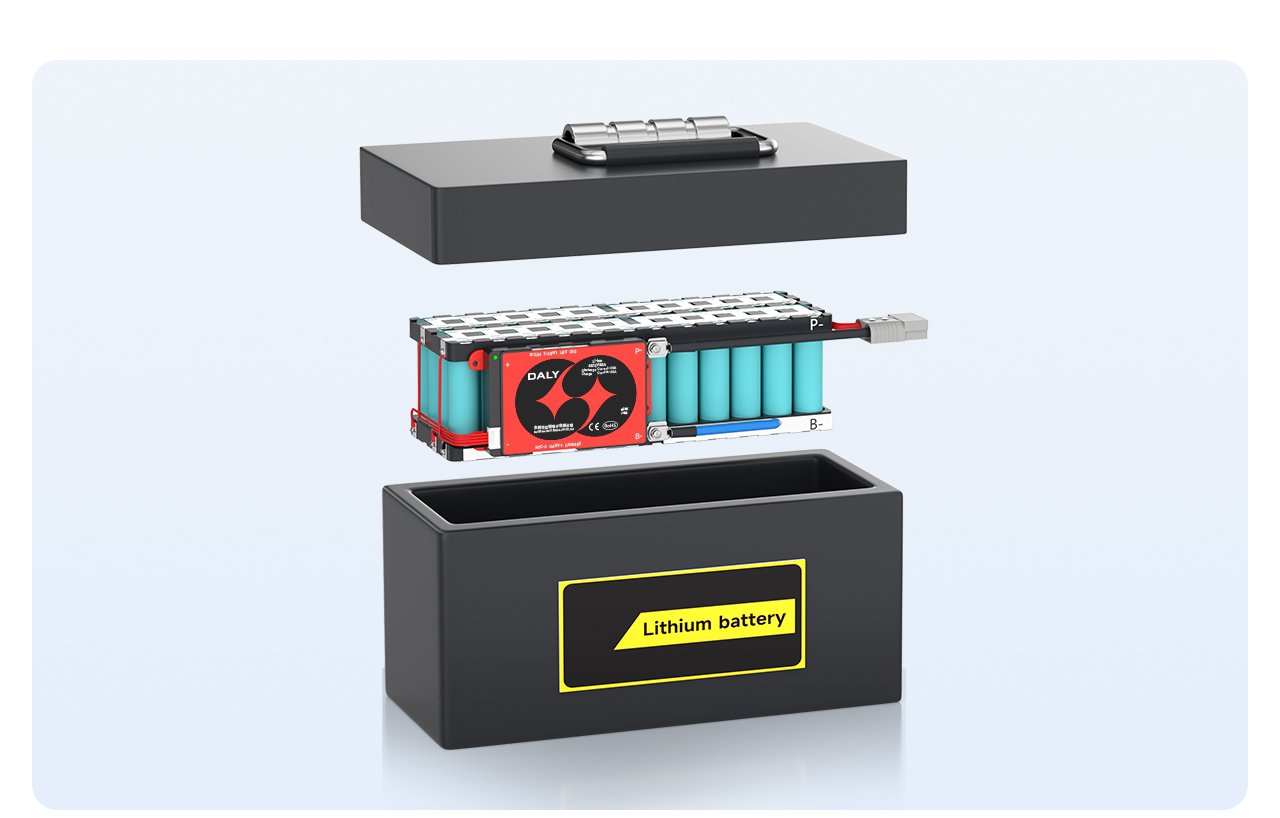

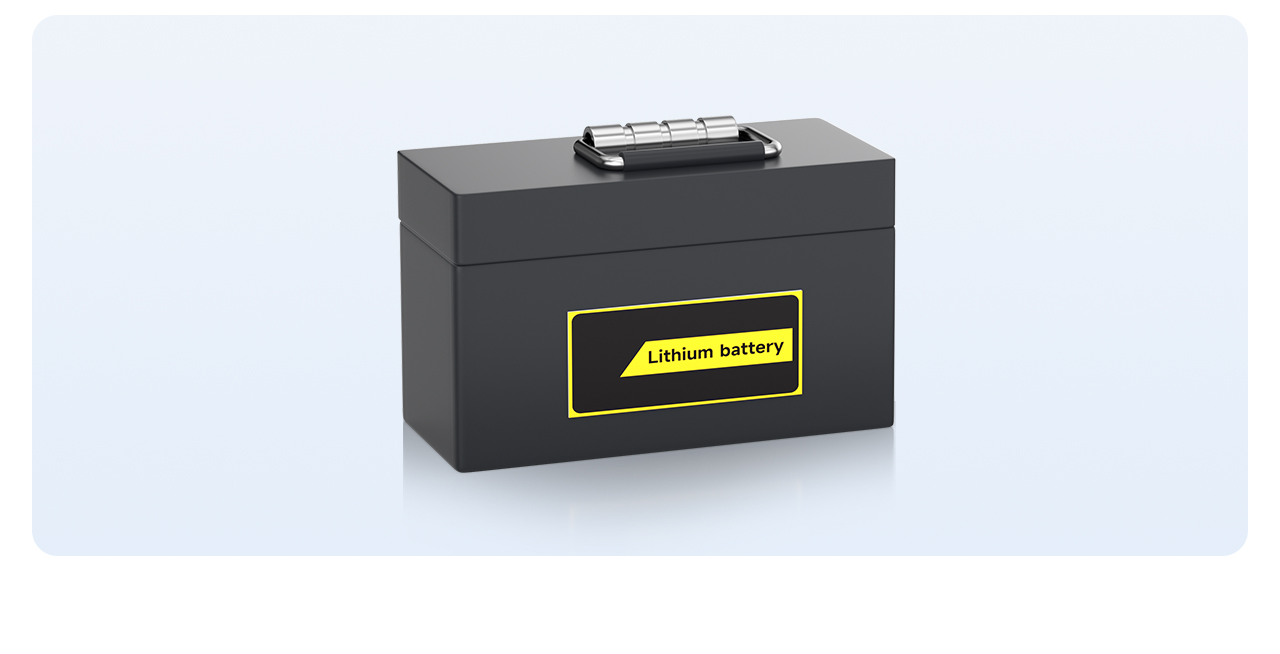

शेवटी, बॅटरी पॅक बॅटरी बॉक्समध्ये ठेवा, आणि तयार झालेला बॅटरी पॅक एकत्र केला जाईल.
