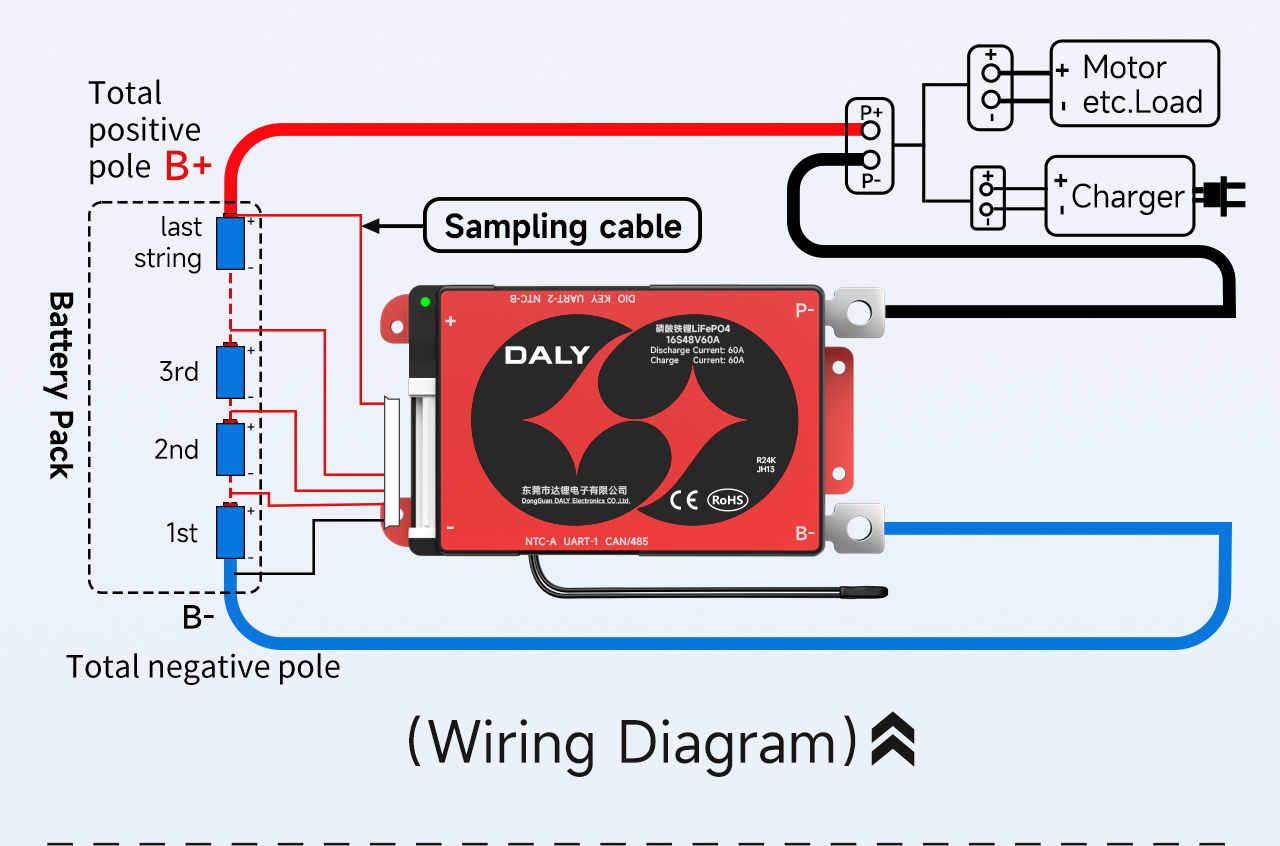

मानक आणि स्मार्ट 16 एस बीएमएस वायरिंग ट्यूटोरियल
घ्याए 16 एक उदाहरण म्हणून मालिका आणि 12 समांतर 18650 बॅटरी पॅक

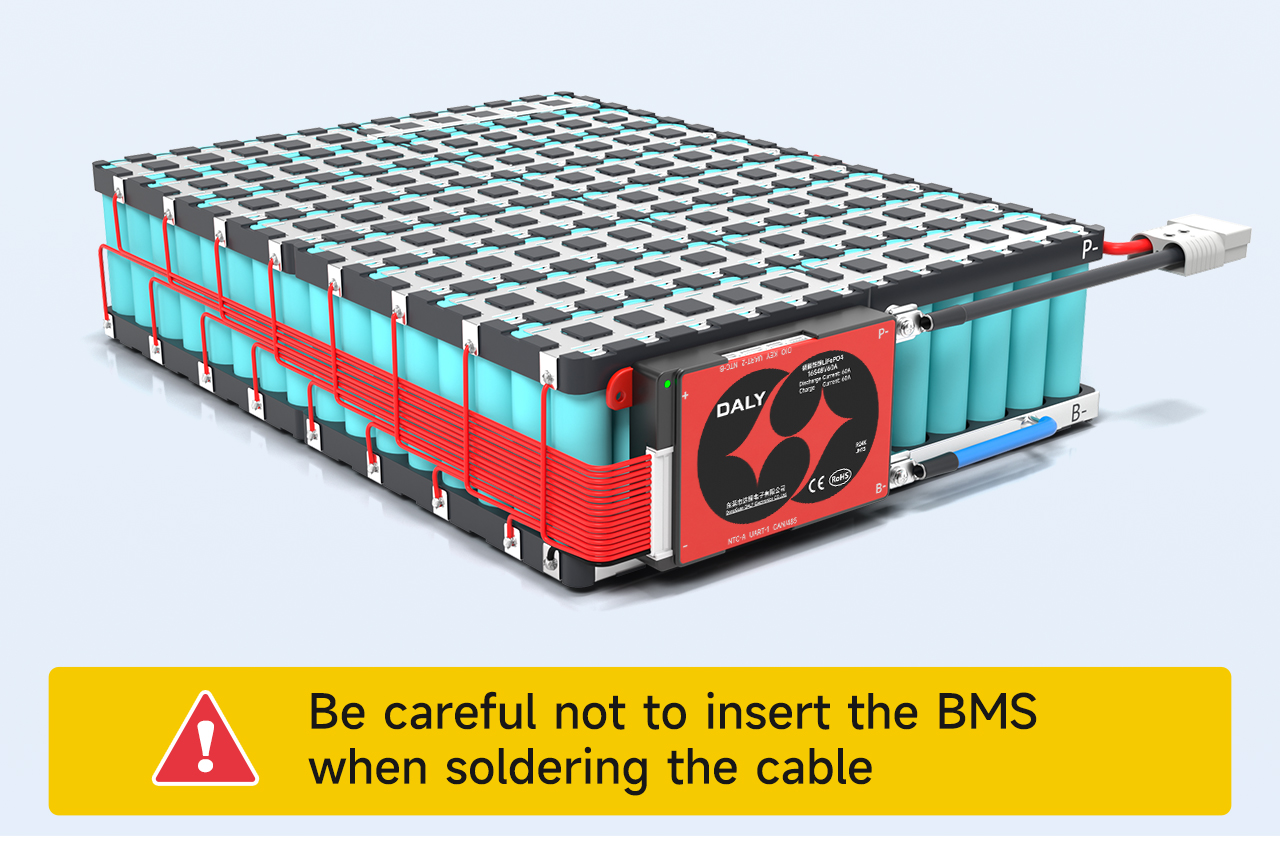

केबलला सोल्डर करताना संरक्षणात्मक मंडळ न घालण्याची काळजी घ्या
Ⅰ. सॅम्पलिंग लाइनचा क्रम चिन्हांकित करा

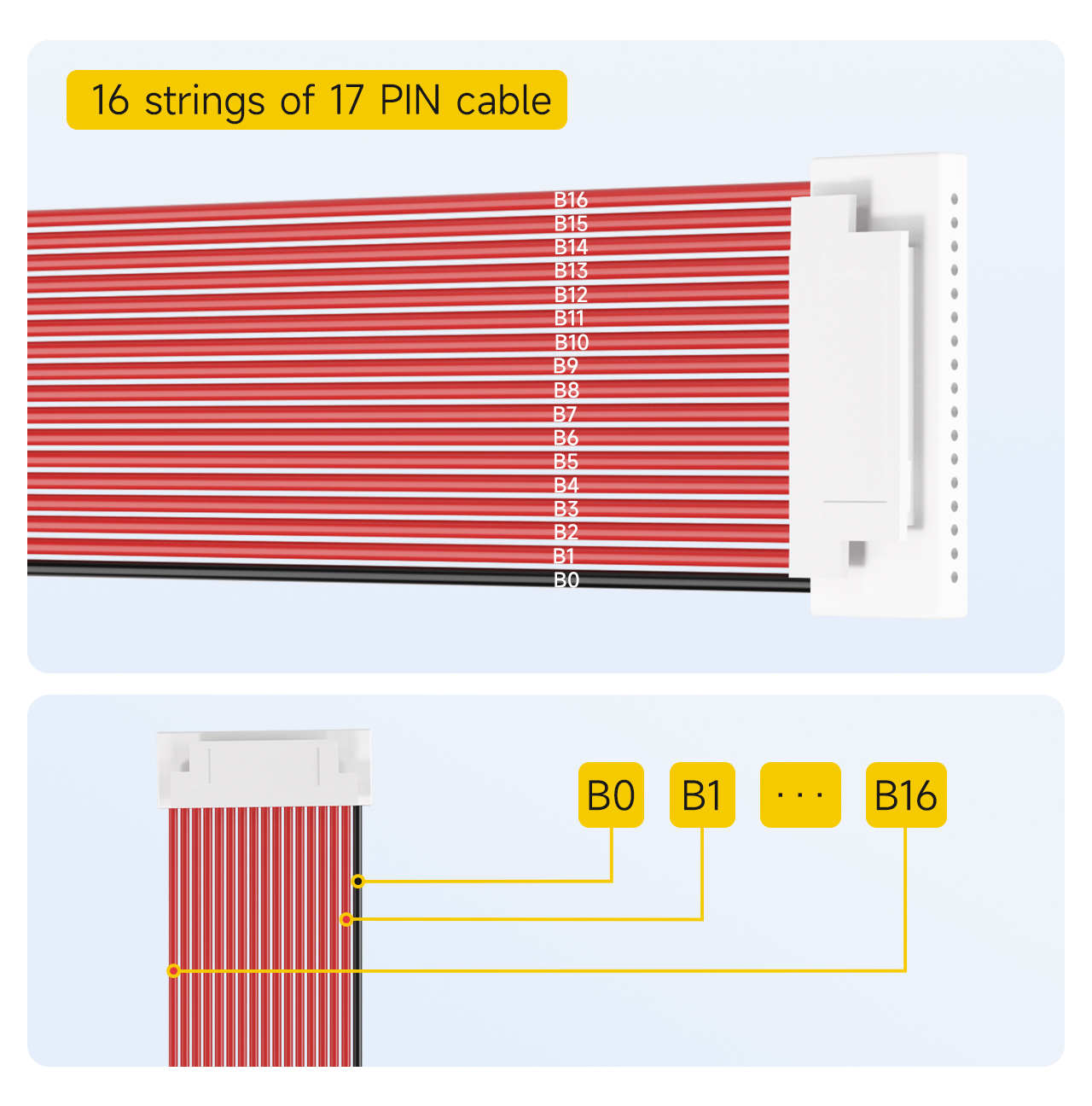

16 च्या तार17पिन केबल
टीपः साठी डीफॉल्ट सॅम्पलिंग केबल16-स्ट्रिंग प्रोटेक्शन बोर्ड कॉन्फिगरेशन आहे17पिन.
1. ब्लॅक केबलला बी 0 म्हणून चिन्हांकित करा.
2. ब्लॅक केबलच्या पुढील प्रथम लाल केबलला बी 1 म्हणून चिन्हांकित केले आहे
... (आणि असेच, अनुक्रमे चिन्हांकित)
17? शेवटच्या लाल केबलपर्यंत, बी म्हणून चिन्हांकित16.

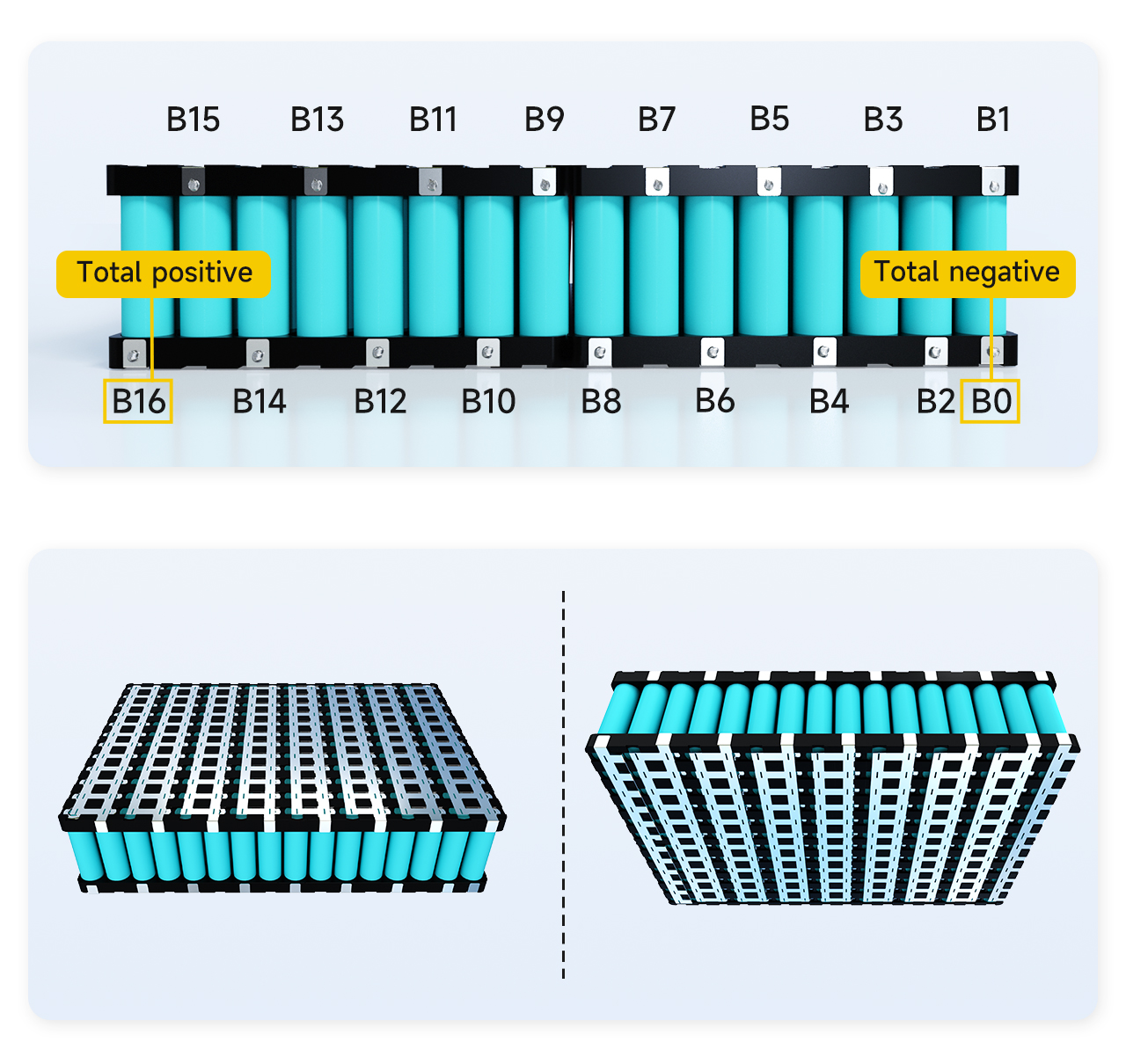

Ⅱ. बॅटरी वेल्डिंग पॉईंट्सची क्रम चिन्हांकित करा
केबलच्या संबंधित वेल्डिंग पॉईंटची स्थिती शोधा, प्रथम बॅटरीवरील संबंधित बिंदूची स्थिती चिन्हांकित करा
1. बॅटरी पॅकची एकूण नकारात्मक ध्रुव बी 0 म्हणून चिन्हांकित केली आहे
2. बॅटरीच्या पहिल्या स्ट्रिंगच्या सकारात्मक ध्रुव आणि बॅटरीच्या दुसर्‍या स्ट्रिंगच्या नकारात्मक ध्रुव दरम्यानचे कनेक्शन बी 1 म्हणून चिन्हांकित केले आहे
3. बॅटरीच्या दुसर्‍या स्ट्रिंगच्या सकारात्मक ध्रुव आणि बॅटरीच्या तिसर्‍या स्ट्रिंगच्या नकारात्मक ध्रुव दरम्यानचे कनेक्शन बी 2 म्हणून चिन्हांकित केले आहे
... (आणि असेच)
16? च्या सकारात्मक ध्रुव दरम्यानचे कनेक्शन15व्या बॅटरीची स्ट्रिंग आणि नकारात्मक ध्रुव16व्या बॅटरीची स्ट्रिंग बी म्हणून चिन्हांकित केली आहे15.
17. 16 व्या बॅटरी स्ट्रिंगचा सकारात्मक इलेक्ट्रोड बी 16 म्हणून चिन्हांकित केला आहे.
टीपः बॅटरी पॅकमध्ये एकूण 16 तार आहेत, बी 16 देखील बॅटरी पॅकची एकूण सकारात्मक ध्रुव आहे. जर बी 16 बॅटरी पॅकचा एकूण सकारात्मक टप्पा नसेल तर हे सिद्ध करते की चिन्हांकित करण्याचा क्रम चुकीचा आहे आणि तो पुन्हा तपासला पाहिजे आणि पुन्हा चिन्हांकित केला पाहिजे.

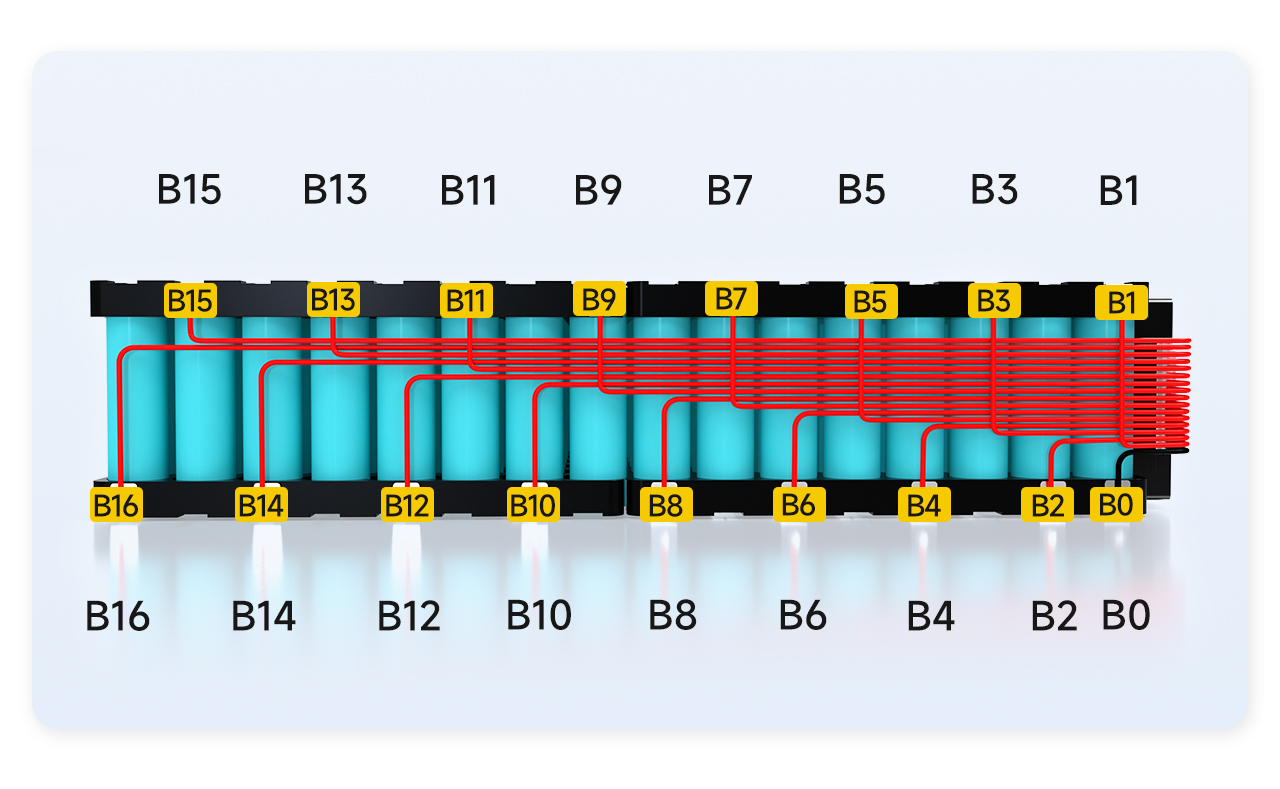

Ⅲ. सोल्डरिंग आणि वायरिंग
1. केबलचा बी 0 बॅटरीच्या बी 0 स्थितीत सोल्डर केलेला आहे.
2. केबल बी 1 बॅटरीच्या बी 1 स्थितीत सोल्डर केलेले आहे.
... (आणि असेच, अनुक्रमात वेल्डिंग)
17. केबल बी 16 बॅटरीच्या बी 16 स्थितीत सोल्डर केलेले आहे.

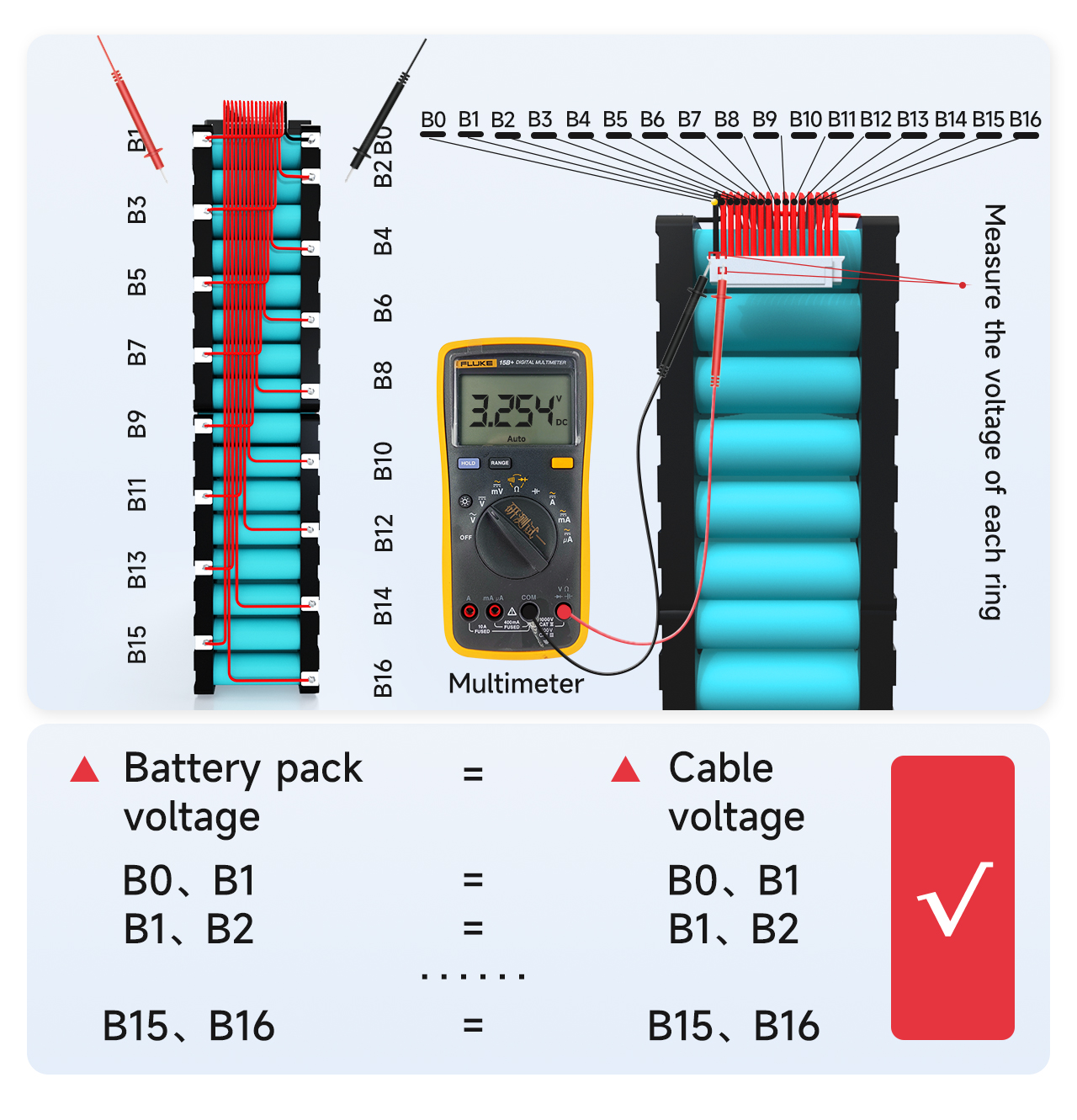

Ⅳ. शोध व्होल्टेज
केबल्सद्वारे योग्य व्होल्टेज गोळा केला आहे याची पुष्टी करण्यासाठी मल्टीमीटरसह जवळच्या केबल्समधील व्होल्टेज मोजा.
1. केबल बी 0 ते बी 1 चे व्होल्टेज बॅटरी पॅक बी 0 ते बी 1 च्या व्होल्टेजच्या बरोबरीचे आहे की नाही ते मोजा. ते समान असल्यास, हे सिद्ध करते की व्होल्टेज संग्रह योग्य आहे. तसे नसल्यास, हे सिद्ध करते की कलेक्शन लाइन कमकुवतपणे वेल्डेड आहे आणि केबलला पुन्हा वेल्ड करणे आवश्यक आहे. समानतेनुसार, इतर तारांचे व्होल्टेजेस योग्यरित्या गोळा केले आहेत की नाही हे मोजा.
2. प्रत्येक स्ट्रिंगचा व्होल्टेज फरक 1v पेक्षा जास्त नसावा. जर ते 1 व्हीपेक्षा जास्त असेल तर याचा अर्थ असा आहे की वायरिंगमध्ये एक समस्या आहे आणि आपल्याला शोधण्यासाठी मागील चरणांची पुनरावृत्ती करणे आवश्यक आहे.
Ⅴ. संरक्षण मंडळाची गुणवत्ता शोधणे
! संरक्षण मंडळामध्ये प्लगिंग करण्यापूर्वी योग्य व्होल्टेज आढळला आहे याची नेहमी खात्री करा!

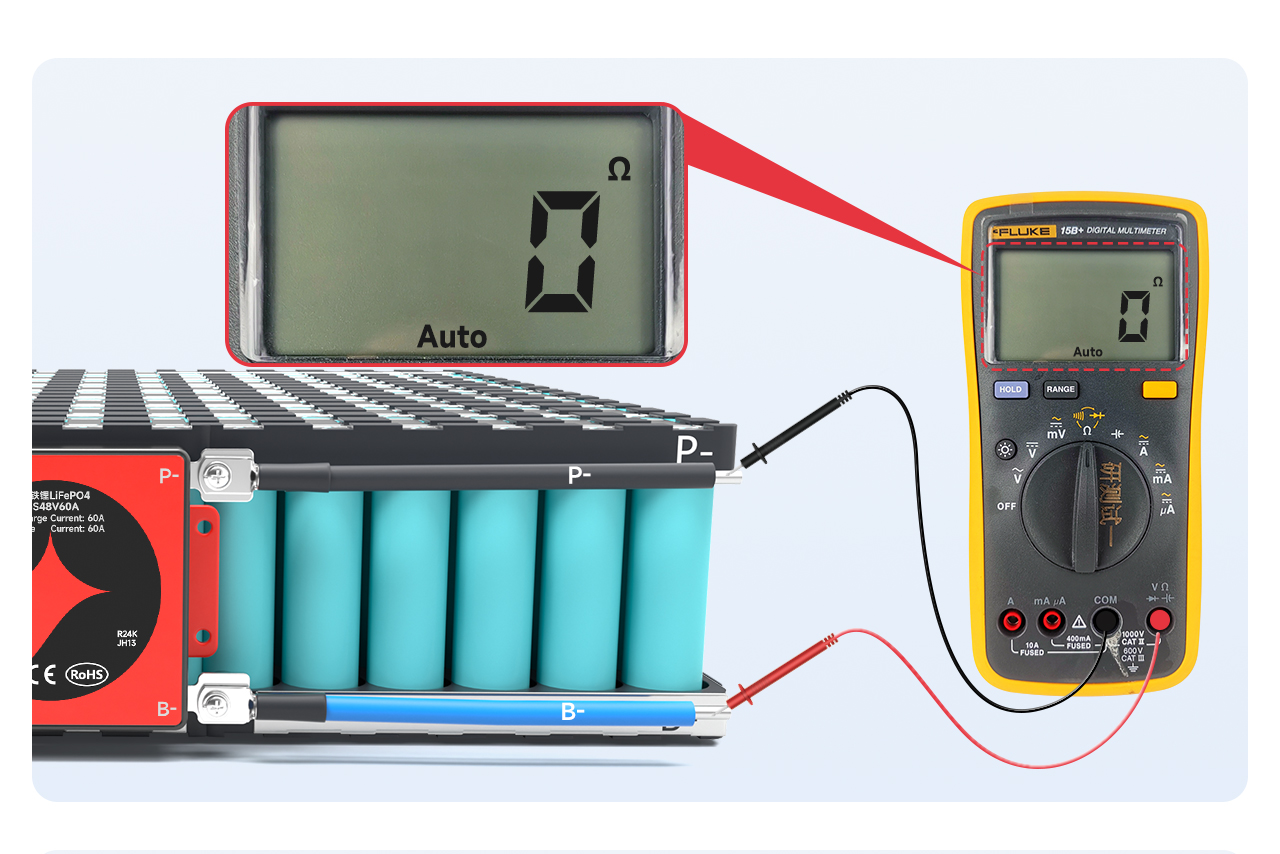

मल्टीमीटरला अंतर्गत प्रतिरोध पातळीवर समायोजित करा आणि बी- आणि पी- दरम्यान अंतर्गत प्रतिकार मोजा. जर अंतर्गत प्रतिकार कनेक्ट केलेला असेल तर ते सिद्ध करते की संरक्षण मंडळ चांगले आहे.
टीपः अंतर्गत प्रतिरोध मूल्य पाहून आपण वहनतेचा न्याय करू शकता. अंतर्गत प्रतिरोध मूल्य 0ω आहे, ज्याचा अर्थ वाहक आहे. मल्टीमीटरच्या त्रुटीमुळे, सामान्यत: 10ω पेक्षा कमी म्हणजे वाहक; आपण बझरमध्ये मल्टीमीटर देखील समायोजित करू शकता. बीपिंग आवाज ऐकला जाऊ शकतो.
सूचनाः
1. स्विच बंद असताना सॉफ्ट स्विचसह संरक्षणात्मक बोर्ड स्विचच्या वहनकडे लक्ष देणे आवश्यक आहे.
२. जर संरक्षण मंडळ आयोजित करत नसेल तर कृपया पुढील चरण थांबवा आणि प्रक्रियेसाठी विक्री कर्मचार्‍यांशी संपर्क साधा.
Ⅵ. आउटपुट लाइन कनेक्ट करा

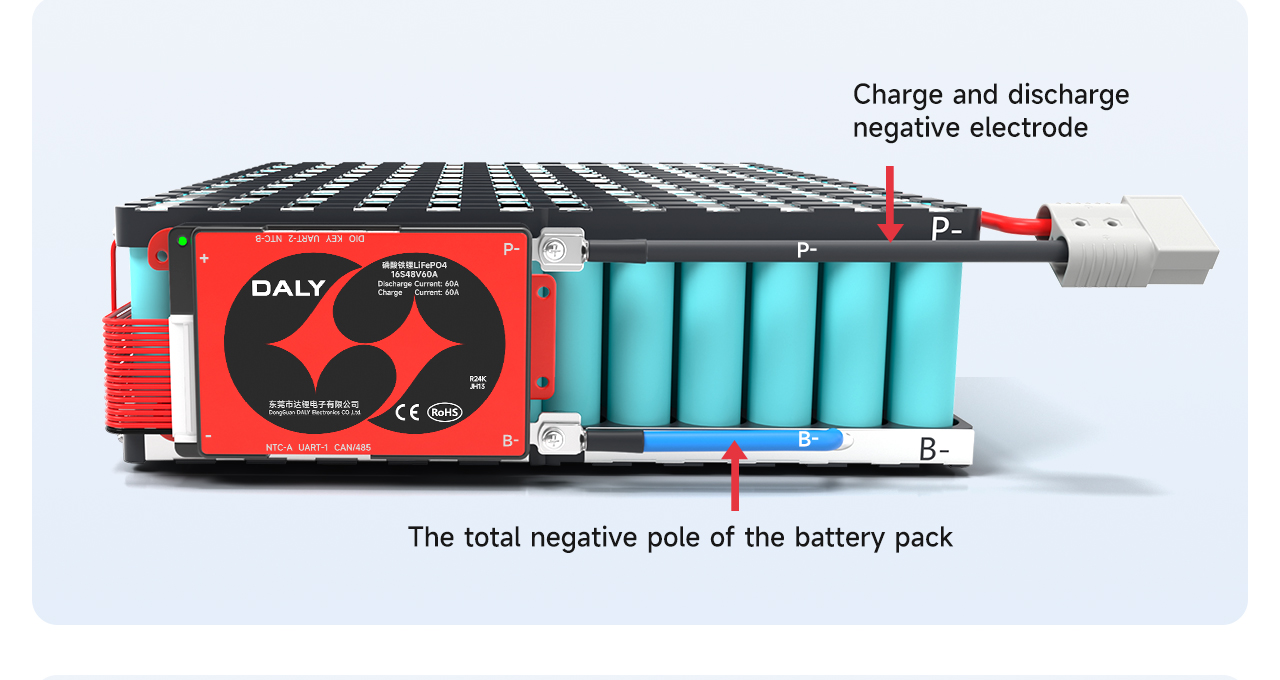

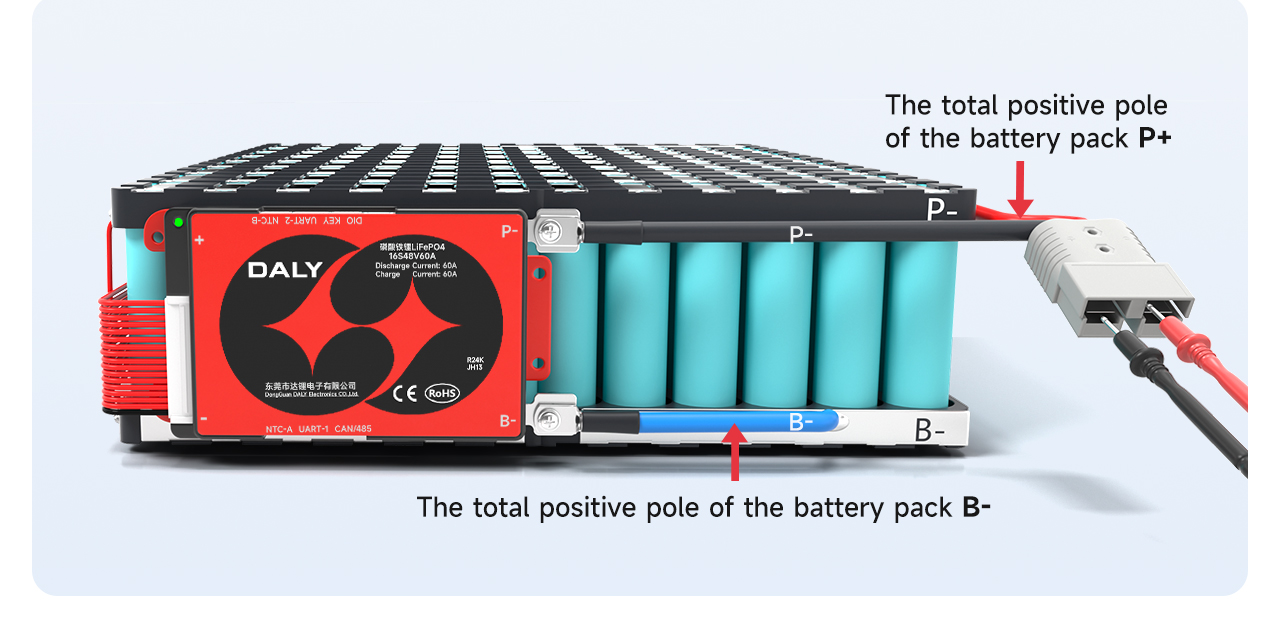

संरक्षण बोर्ड सामान्य आहे याची खात्री करून घेतल्यानंतर, बॅटरी पॅकच्या एकूण नकारात्मक बी-संरक्षण मंडळावरील निळ्या बी-वायरला सोल्डर करा. संरक्षण मंडळावरील पी-लाइन प्रभारी आणि स्त्राव नकारात्मक ध्रुवावर सोल्डर केली जाते.
वेल्डिंगनंतर, ओव्हरप्रोटेक्शन बोर्डचे व्होल्टेज बॅटरी व्होल्टेजशी सुसंगत आहे की नाही ते तपासा.
ओव्हर-बोर्ड व्होल्टेज शोधा: (बी-, पी+) व्होल्टेज = (पी-, पी+) व्होल्टेज
चार्जिंग आणि डिस्चार्जिंगचे सकारात्मक ध्रुव बॅटरी पॅकच्या एकूण सकारात्मक खांबासह थेट कनेक्ट केलेले आहे.
टीपः स्प्लिट प्रोटेक्शन बोर्डचे चार्जिंग पोर्ट आणि डिस्चार्ज पोर्ट विभक्त केले गेले आहे आणि अतिरिक्त सी-लाइन (सामान्यत: पिवळ्या रंगाने दर्शविलेले) चार्जरच्या नकारात्मक खांबावर जोडले जाणे आवश्यक आहे; पी-लाइन डिस्चार्जच्या नकारात्मक खांबावर जोडलेली आहे.

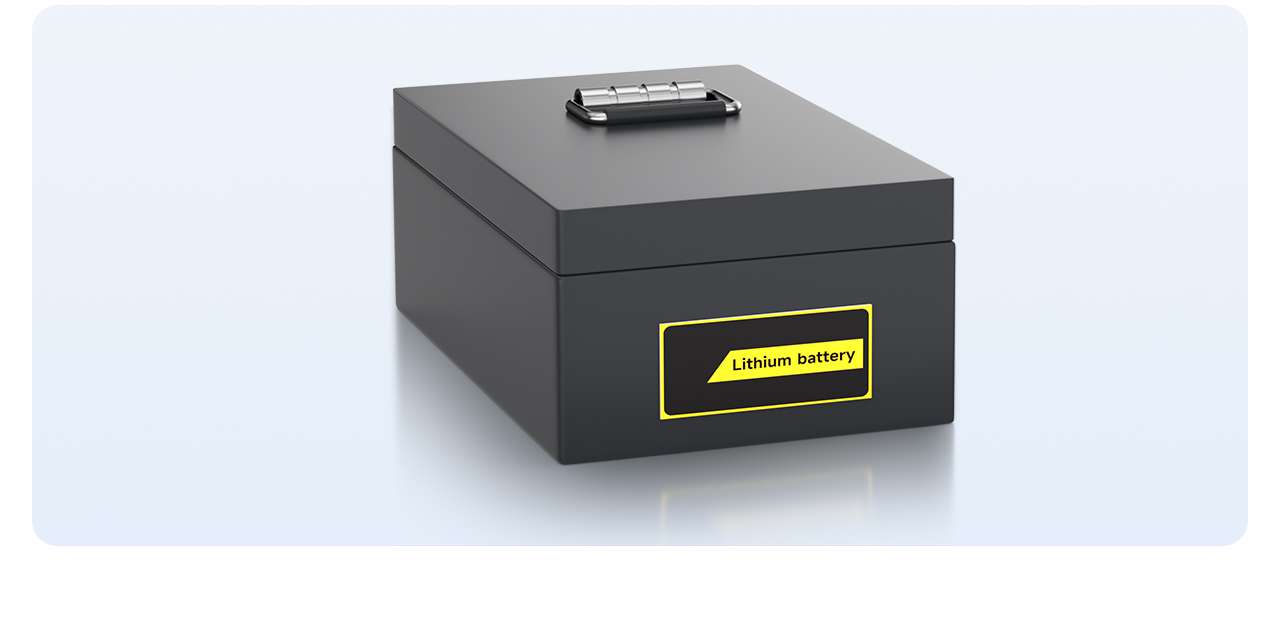

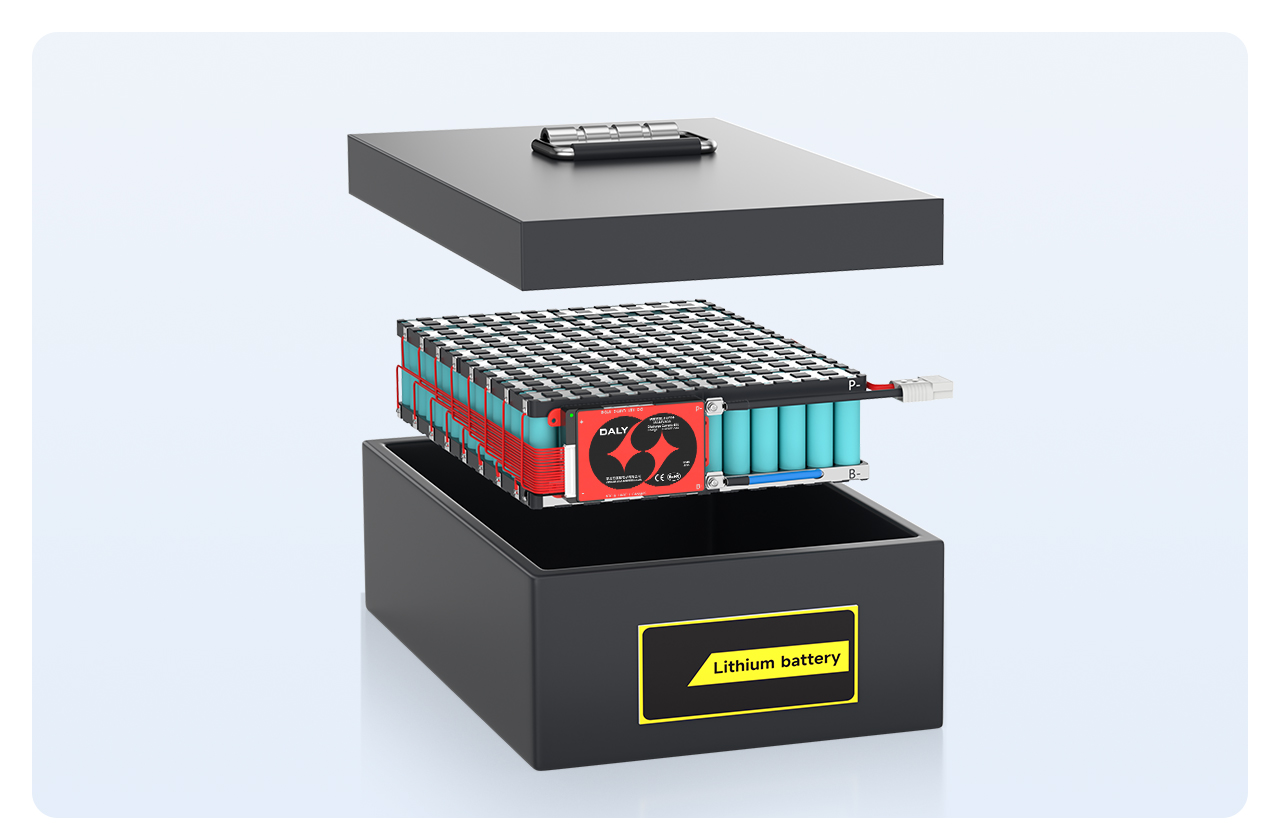

अखेरीस, बॅटरी पॅक बॅटरी बॉक्समध्ये ठेवा आणि एक तयार बॅटरी पॅक एकत्र केला जातो
